编码器码盘的工作原理是什么?

作者: 编辑: 来源: 发布日期: 2018.07.23
信息摘要:
编码器码盘的工作原理是什么?首先我们先了解下金属编码器码盘

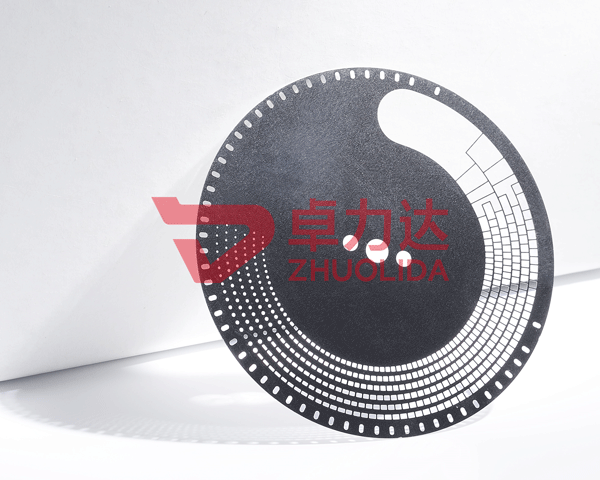

编码器码盘的工作原理是什么?首先我们先了解下金属编码器码盘:

采用蚀刻工艺生产,其优势在于无需开模、开孔精密、线条垂直、无毛刺。

常规有:100/200/256/300/360/400/500/512/600/720/800/1000/1024/1200/2000/2048等脉冲。

用金属码盘一般为:100-1024脉冲,一般根据码盘外径及金属材料厚度而定,在CG可以做到2048脉冲。 2048以上因精度较高,大多选用玻璃码盘,但玻璃码盘同心度、易碎、成本过高等原因远不及金属码盘。(菲林码盘也能达到,但是考虑到其稳定性、精度及使用寿命远不及金属和玻璃,故而不建议使用)。

金属码盘选材:一般采用sus304日本进口材料,厚度0.05/0.08/0.1/0.15/0.2等。

要求:CG常规公差+-0.01mm,孔径部位均匀、无毛刺。

编码器码盘的工作原理是什么?

编码器码盘工作原理:

由一个中间有轴的光电码盘,其上有环形通、暗的刻线,有光电发射和接收器件读取,获得四组正弦波信号组合成A、B 、C、D,每个正弦波相差90度相位差(相对于一个周波为 360度),将C、D信号反向,叠加在A 、B两相上,可增强稳定信号;另每转输出一个Z相脉冲以代表零位参考位。由于A、B两相相差90度,可通过比较 A相在前还是B相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。

编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量级,塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。 分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率,也称解析分度、或直接称多少线,一般在每转分度5~10000线。

编码器码盘是用于微型电机、光电编码器等。卓力达生产的  编码器码盘 精度高,是目前替代日本生产的优良选择。平整均匀无毛剌,平面度保持在0.02以下是编码器码盘的特点之一。如果您想找 编码器码盘 厂家,请您联系我们,卓力达全体员工将竭诚为您服务。全国咨询热线:0513-81601666
