卓力达带您了解金属蚀刻方式及蚀刻设备的选择

作者: 编辑: 来源: 发布日期: 2019.12.02
信息摘要:
金属蚀刻的方法根据工件与溶液的接触形式主要有两种,即喷淋式蚀刻和浸泡式蚀刻。

 1、蚀刻方式的选择

金属蚀刻的方法根据工件与溶液的接触形式主要有两种,即喷淋式蚀刻和浸泡式蚀刻。蚀刻方式的选择的原则有以下两种。

 (1)生产量:喷淋式蚀刻效率高、速度快、精度高,适合于有一定批量的生产,生产易于实现自动化控制,但设备投入大,同时也不适宜对异形工件及大型工件的蚀刻;浸泡式蚀刻设备投入小,蚀刻方便,适用工件范围广,但不适合于大批量生产,同时浸泡式蚀刻速度较喷淋式慢,生产效率比喷淋式低,生产过程不易实现自动化控制。

 (2)工件形状及大小、对于大型工件由于受设备的限制,采用喷淋式蚀刻难于进行,而浸泡式就不会受工件大小的影响。工件形状复杂,在喷淋时有些部位会出现喷淋不到的情况而影响蚀刻的正常进行,而浸泡式由于是将工件整个浸泡在蚀刻液中,只要保持溶液和工件之间的动态,就能保证异形工件的各个部位都能充满蚀刻液并进行新液与旧液的连续更换,使蚀刻能正常进行。

 对于不大的平面或近乎于平面的工件如果条件允许,采用喷淋式蚀刻不管是效率或是精度都优于浸泡式蚀刻。所以,对于批量大、工件大小适中(与设备有关)、形状简单的平面形状的工件以采用喷淋式为先选;如果工件外形较大,难以采用蚀刻机,工件形状复杂,批量不大这时以采用浸泡式为宜。

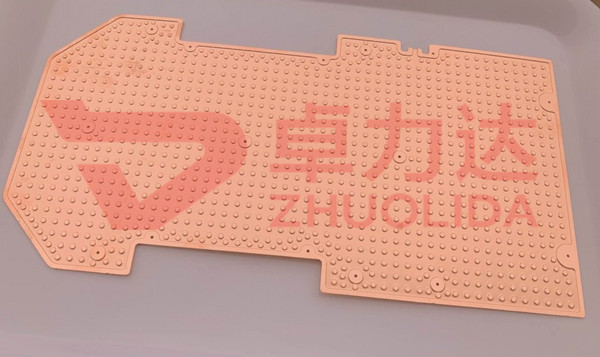

VC均温板

2.蚀刻设备的选择

不管采用什么样的蚀刻方法,都少不了与之配套的蚀刻设备。对于喷淋式蚀刻,需要购买合适的蚀刻机,蚀刻机有传输式的蚀刻机也有非传输式喷射蚀刻机,传输式蚀刻机适用于批量生产,非传输式喷射蚀刻机适用于中小规模的生产,这种类型的蚀刻机一般都难于自制,而须去设备厂定做或在设备市场购买。蚀刻机选择的原则主要由生产量决定,这里所指的生量是指可以预计一段时间内的平均日产量。

如果采用浸泡式蚀刻就需要一定体积的蚀刻槽。蚀刻槽体的材料根据蚀液的性质而定,对于碱性蚀刻,大多采用不锈钢材料,并要注意有保温装置;对于酸性蚀刻体系,可采用PP材料制作;对于大型的蚀刻槽可以采用不锈例加内衬软P材料制作。

蚀刻车间-全景_副本


卓力达集团拥有深圳卓力达、昆山卓力达和南通卓力达三大生产基地,综合面积40000余平方米。其中南通已建成产业园,涉及蚀刻、电镀电泳、阳极氧化、激光焊接和真空扩散焊等多个领域,可为客户产品提供整体式解决 方案。其中南通卓力达一号楼一楼为电泳车间;二楼和三楼为蚀刻车间,拥有 各种常规、进口以及定制化非标精密蚀刻线20余条,能满足产能以及各种产品 的精度要求;四楼为真空扩散焊车间。二号楼为电镀产业。
