卓力达为您解析蚀刻网的技术难点

作者: 编辑: 来源: 发布日期: 2018.04.26
信息摘要:
目前蚀刻网产品以及各种孔类产品已广泛应用于精密过滤设备、化纤喷丝板、喷气发动机喷嘴、电子计算机打印头、印刷电路板、电视机障板、天象仪星孔板、…

目前蚀刻网产品以及各种孔类产品已广泛应用于精密过滤设备、化纤喷丝板、喷气发动机喷嘴、电子计算机打印头、印刷电路板、电视机障板、天象仪星孔板、航空陀螺仪表元件、飞机透平叶片以及医疗器械中的红血球细胞过滤器等零件的加工领城。

根据小孔的尺寸范围划分,到目前为止约有50种之多,每一种加工方法都有其优点和缺点,这主要取决于工件孔径的大小,孔的排列,孔的密度,孔的精度要求,还有就是要考虑工件的后续使用因素,这就涉及到考虑用哪种加工工艺能否批量加工的问题。

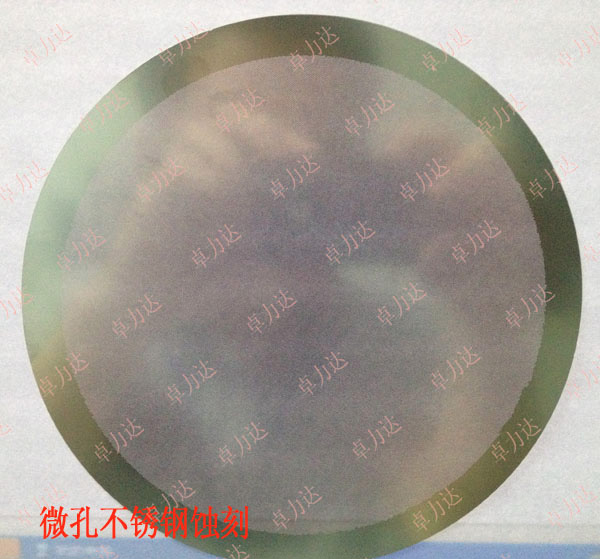

卓力达采用化学蚀刻工艺来加工一些网孔密集,公差要求高的网孔类产品有很独到的加工方式。加工后的孔壁无毛剌,孔径均匀,且真圆度好。当这种网孔类产品需要大批量生产时,蚀刻工艺也可以积极应对。蚀刻工艺需要考虑的是材料厚度问题,一般情况下,化学蚀刻网加工产品的时候,使用的材料厚度要小于所要加工的孔径,如果材料厚度大于孔径的时候,就不适用蚀刻工艺来进行加工了。因为,此时由于化学蚀刻的药剂的扩张性无法满足蚀刻量。

卓力达为您解析蚀刻网的技术难点

在蚀刻行业里蚀刻网类产品有个广泛的技术难点,那就是堵孔和盲孔现象,在此把产生这种不良的原因分析给大家,可供大家了蚀刻网加工的技术难点。堵孔或盲孔的现象一般发生在密集型的蚀刻网加工产品中,由于密集孔加工产品孔径及其细微,蚀刻菲林经过曝光显影的效果很难检查到,会有部分曝光和显影不良的现象产生,所以经过蚀刻后就会有部分的堵孔或是盲孔不良现象。

通常是零散的出现,一般的堵孔或盲孔率会在5-8%左右,客户也会接受,如果是大面积的堵孔或是盲孔发生那就是生产不良了,是客户不能接受的,判定为不良报废品。产生这种不良的原因还有一方面就是无尘室的净化级别达不到既定标准,有粉尘吸附到油墨中所产生的不良。

还有一个问题就是翘膜问题,所谓的翘膜只是蚀刻行业内部的一种说法,也就是在蚀刻过程中,不需要被蚀刻的区域进入了化学药水而导致的表面微腐蚀的现象,一般呈现的是表面一层发白的现象,有点粗糙感。这种现象产生的原因一般是金属表面除油不干净所导致的感光油墨涂布或是感光膜的附着力降低所产生的。

卓力达是一家从事精密金属蚀刻元件以及SMT激光模板研发生产、真空扩散焊接的高新技术企业,产品通过ISO、质量环境管理体系等认证,精湛的技术、贴心的售后服务,广泛获得了大量客户的肯定。咨询热线:0513-81601666 189-3869-3452
