在半导体先进封装、光电显示、医疗雾化、新能源等产业微型化浪潮下，传统直流电铸微孔方案已经很难满足超高密度阵列、超高深宽比、超薄低应力零件的量产需求。近几年国内精密电铸赛道持续突破，在沉积控制、合金配方、母模光刻、在线检测、绿色产线等多个方向形成多项落地新技术，南通卓力达依托电铸、蚀刻、真空扩散焊、真空钎焊复合加工平台，将这些新技术应用到 FC 植球钢网、MiniLED 钢网、微孔雾化网、光伏网板、精密异形垫片等产品，持续缩小和海外高端方案的差距，推进微纳零部件国产化。

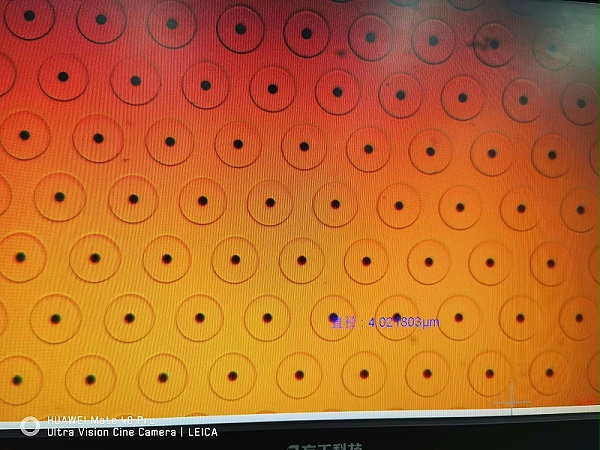

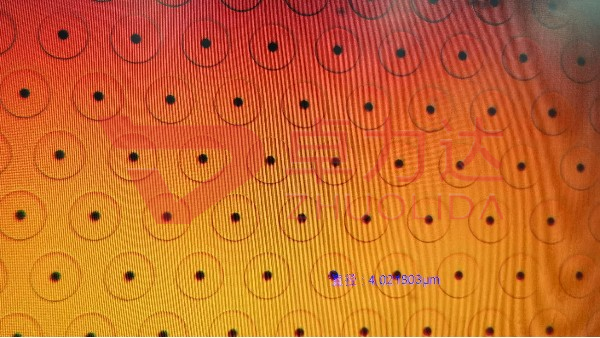

脉冲超声复合电铸是目前产业化落地最快的核心新技术。传统直流电铸容易在微孔深处出现离子匮乏、电流集中，造成孔径上下不一致、铸层应力偏高、微孔阵列良率偏低。多级脉冲电场搭配超声扰动的新工艺，能够分时调控电流的开通与关断，在断电间隙让镀液离子充分补充到微孔内部，再配合低频超声搅动消除浓差极化，微孔 内部沉积更加均匀稳定。这套工艺可以稳定成型最小 5μm 微孔，孔径公差控制在 ±0.8μ m 以内，孔壁粗糙度做到 Ra0.05μm 级别，孔壁垂直度高于 95% ，整版上万孔的阵列一致性大幅提升，非常适合 FC 钢网、MiniLED 巨量转移钢网这类高密度微孔模板。相比老工艺，铸层致密度提升，内应力可以控制在 50MPa 以内，超薄模板不容易翘曲变形，解决了超薄电铸钢网绷网后张力漂移、印刷偏位的痛点。

低应力功能合金电铸材料体系迭代，是第二个明显变化。过去电铸微孔 件大多使用纯镍材质，硬度、耐磨、抗疲劳性能有限。现在镍钴合金、因瓦合金、纳米复合电铸材料逐步量产，不同材料匹配不同产品工况。镍钴合金电铸微孔件硬度可达 HV500–700，耐磨寿命是普通不锈钢蚀刻件的 3 倍以上，用于微孔雾化网时，能够承受长期高频振动，不容易疲劳开裂，雾化粒径长期稳定；低膨胀因瓦合金电铸工艺，重点面向 MiniLED FMM 掩膜、晶圆级封装模板，热膨胀系数极低，温度变化下微孔位置不会漂移，解决显示面板曝光、封装植球时热变形带来的对位不良。还有纳米相复合电铸，将二硫化钼等纳米片共沉积进镍基体，摩擦系数更低，锡膏、浆料脱模更顺畅，钢网连续印刷寿命进一步拉长。

高深度比、异形一体化微孔 成型工艺突破，拓展了产品边界。传统电铸微孔大多只能做直孔，复杂脱模斜孔、阶梯微孔、非对称异形孔很难一次成型。现在依靠动态流场调控、辅助阳极、梯度抬升沉积工艺，可以直接在母模阶段预设双向喇叭孔、单向脱模斜孔、阶梯微孔，一次电铸一体成型，不需要后期激光、二次蚀刻修正。深宽比上限提升至 1:50，这类新工艺很适合医疗微孔雾化网、流体控制喷孔、新能源燃料电池特种双极板，同一个零件上可以同时集成多种孔径的微孔阵列，实现结构一体化，减少多零件装配带来的累积公差。针对大面积晶圆级模板， 8 英寸、12 英寸大尺寸母模光刻 + 整片同步电铸工艺成熟，单张模板微孔密度突破 1000 孔 /cm²，适配 HBM、Chiplet、 FC-BGA 先进封装植球需求。

母模光刻与全链路数字化质控升级，是保障大批量稳定性的关键。早期电铸品质波动很多来自母模图形失真、脱模划伤。现在采用 LDI 激光直写光刻母模，图形保真度超过 99.9%，再搭配低损伤脱模工艺，母模可以反复复用，降低超密孔模板的打样成本。产线同步引入在线镀液实时监测系统，自动补给添加剂、过滤杂质，维持镀液组分长期稳定；出厂环节搭配金相显微镜、白光干涉仪、自动 SPI 微孔全检设备，逐孔记录孔径、孔位、粗糙度数据，实现每一批 FC 钢网、MiniLED 钢网、雾化网的品质可追溯，把批量不良率控制在极低水平。

绿色闭环电铸工艺也是行业新方向。传统电铸存在镍离子消耗大、废液处理压力大的问题，现在闭环镀液再生、镍离子回收系统逐步普及，镀液循环利用率大幅提升，化学品消耗与固废排放下降，既满足环保管控，也持续降低高端微孔件的长期生产成本。

当然新技术落地也存在门槛，脉冲电铸、大尺寸超密孔电铸对车间洁净度、恒温恒湿、流场设计要求严苛，普通加工厂商很难稳定量产。南通卓力达搭建万级洁净电铸车间，把脉冲复合电铸、低应力合金配方应用在 FC 钢网、MiniLED 钢网、微孔雾化网、光伏网板等产品上，结合蚀刻、真空扩散焊、真空钎焊配套工艺，给客户提供多工艺对比的 DFM 方案，而不是单一电铸路线。

整体来看，电铸微孔 技术不再只是简单复刻母模开孔，而是向着更小孔径、更高密度、复杂异形孔、低应力低膨胀、长寿命功能化方向发展。随着 AI 芯片封装、MiniLED、医用雾化、新能源流体元件持续放量，电铸微孔 技术还会继续向着亚微米级精度、晶圆级大面积一体化成型方向迭代，持续替代海外高端微孔模板，支撑国内微纳制造产业链自主可控。
