均温板的工作原理

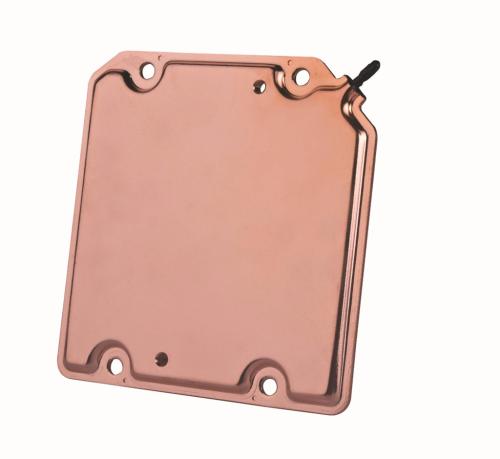

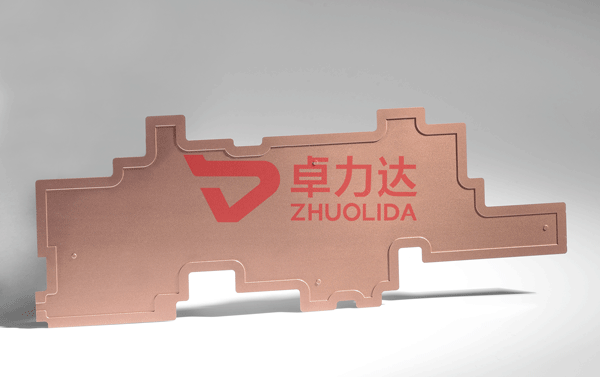

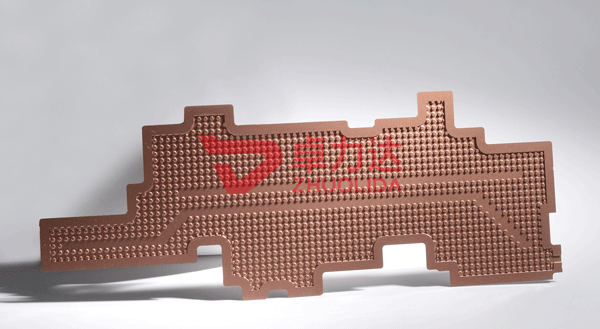

        均热板主要由底板(蒸发区)、上盖(冷凝区)、底板和上盖内部的毛细结构(提供液体回流的毛细力)、底板与上盖之间的铜柱铜环(提供冷凝区到蒸发区的液体回流)以及少量的工作液体组成。下面,南通卓力达带你简单了解均温板的工作原理。

       容器内的低真空使得工质非常容易地发生沸腾现象,其工作原理是密闭容器内的工作液体吸热后快速地变成蒸汽,由蒸汽压力推动蒸汽流向冷凝区,利用工质的相变潜热进行传热,当蒸汽遇到外部的冷凝时,释放热量后变成液体,由毛细结构将液体回流到蒸发区,从而进行整个换热过程的循环复始。


1542621072801589



传统的散热技术已经无法满足日益增长的功率散热需求,目前来说,相对比较好的散热技术,可以说是均温板了,均温板就是一种热扩散热器,在工作中可以很快的就把热量带走,可以避免热量集中在热源上。

       如果想要其的散热效果达到佳的状态,其的选材也是很重的,芯材的加工也是很有讲究,芯材加工成型后,嵌入均温板里面,即可以避免高温烧结问题,也可以降低成本,生产也很方便,性能更方面也得到了提高。


       均温板就是将多个点的热源之热流在短距离内将其均匀的分布于较大散热面积之功能,随着热源之热通量的不同,均温板之等效热传导系数亦会有所不同。使用其在其他的机器上,可以使板上每颗芯片的温度都是一样的,这样做比较有利于电器的散热,均温板是一个内壁面具有微结构的封闭真空腔体,当热流由热源传导到蒸发区时,腔体里面的工作流体会因真空条件下,于特定温度开始产生液相汽化的现象,这个时候工作流体就会吸收热能并且快速蒸发,汽相的蒸气在这个条件下就会充满整个腔体,所以说其的热传导系数是不会随着方向改变其的运作。  其的构造及工作原理是内部工作流体藉由液态时毛细结构的流动与蒸发时的潜热来带走热量,所以其的横向热导性非常的好,在现如今的电子热传软件上,只是把均温板视为一个均质的固体平板。



  均温板在其底座受热时,就会出现吸热的现象,整个回路就是一个在重复中吸热、导热、散热的过程。周而复始不断的运行中。
