金属蚀刻加工过程中除了需要注意环境问题,还需要注意什么?

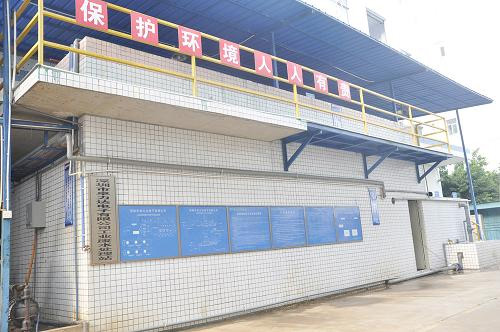

金属蚀刻加工过程中影响的因素主要是酸、碱和三氯化铁,对其废涂须妥善处理,不可随便排放。那么除了对环境因素要注意之外,也还是有其它一些因素需要注意的,下面卓力达小编来为您详解。

金属蚀刻加工过程中除了需要注意环境问题,还需要注意什么?

减少金属蚀刻加工侧蚀和突沿,提高蚀刻系数

侧蚀产生突沿。通常印制板在蚀刻液中的时间越长,(或者使用老式的左右摇摆蚀刻机)侧蚀越严重。侧蚀严重影响印制导线的精度,严重侧蚀将使制作精细导线成为不可能。当侧蚀和突沿降低时,蚀刻系数就升高,高的蚀刻系数表示有保持细导线的能力,使蚀刻后的导线接近原图尺寸。电镀蚀刻抗蚀剂无论是锡-铅合金,锡,锡-镍合金或镍,突沿过度都会造成导线短路。因为突沿容易断裂下来,在导线的两点之间形成电的桥接。

提高金属蚀刻加工板子与板子之间蚀刻速率的一致性

在连续的板子蚀刻中,蚀刻速率越一致,越能获得均匀蚀刻的板子。要达到这一要求,须保证蚀刻液在蚀刻的全过程始终保持在较好的蚀刻状态。这就要求选择容易再生和补偿,蚀刻速率容易控制的蚀刻液。选用能提供恒定的操作条件和对各种溶液参数能自动控制的工艺和设备。通过控制溶铜量,PH值,溶液的浓度,温度,溶液流量的均匀性(喷淋系统或喷嘴以及喷嘴的摆动)等来实现。

提高金属蚀刻加工整个板子表面蚀刻速率的均匀性

板子上下两面以及板面上各个部位的蚀刻均匀性是由板子表面受到蚀刻剂流量的均匀性决定的。蚀刻过程中,上下板面的蚀刻速率往往不一致。一般来说,下板面的蚀刻速率高于上板面。因为上板面有溶液的堆积,减弱了蚀刻反应的进行。可以通过调整上下喷嘴的喷啉压力来解决上下板面蚀刻不均的现象。蚀刻印制板的一个普遍问题是在相同时间里使全部板面都蚀刻干净是很难做到的,板子边缘比板子中间部位蚀刻的快。采用喷淋系统并使喷嘴摆动是一个有效的措施。可以通过使板中间和板边缘处的喷淋压力不同,板前沿和板后端间歇蚀刻的办法,达到整个板面的蚀刻均匀性。

卓力达是一家从事精密金属蚀刻加工元件以及SMT激光模板研发生产、真空扩散焊接的高新技术企业,产品通过ISO、质量环境管理体系等认证,精湛的技术、贴心的售后服务,广泛获得了大量客户的肯定。金属蚀刻加工咨询热线:0513-81601666 189-3869-3452
