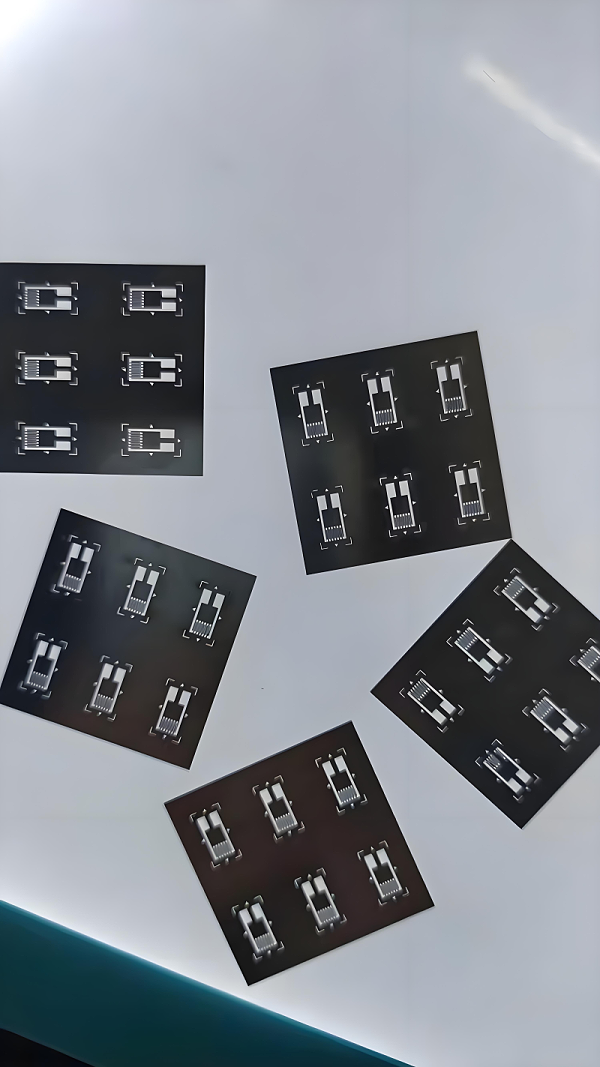

掩膜板（Photomask），又称光掩模或光罩，是半导体、显示面板、PCB（印刷电路板）等行业中不可或缺的核心工具。它类似于传统照相的底片，通过精密图案的透光与遮光区域，将设计图形转移到硅片、玻璃基板或其他材料上，从而实现高精度微细加工。

在半导体制造中，掩膜板的作用尤为关键。芯片上的电路设计首先被制作在掩膜板上，再通过光刻技术将图形缩小并曝光到晶圆表面，形成复杂的集成电路。因此，掩膜板的质量直接影响芯片的性能和良率。

掩膜板的分类与应用

根据应用领域的不同，掩膜板可分为以下几种类型：

1. 半导体掩膜板：用于集成电路（IC）制造，如CPU、存储器等芯片的生产，要求极高的精度和洁净度。

2. 显示面板掩膜板：应用于LCD、OLED等显示屏的制造，决定像素排列和电路布局。

3. PCB掩膜板：用于印刷电路板的图形转移，确保电子元器件的准确连接。

4. 特殊工艺掩膜板：如MEMS（微机电系统）、光学元件等领域的定制化的掩膜。

掩膜板的制造工艺

掩膜板的制作涉及高精度光刻、镀膜、蚀刻等工艺，主要步骤包括：

1. 基板选择：通常采用高纯度石英玻璃或低热膨胀系数的材料，确保稳定性。

2. 镀铬层：在基板上沉积一层铬膜，作为遮光层。

3. 光刻曝光：利用电子束或激光直写技术，将设计图形转移到铬膜上。

4. 蚀刻与清洗：去除多余部分，形成最终图案，并进行严格的质量检测。

由于掩膜板的精度要求极高（可达纳米级），其生产过程需要在超净环境中进行，以避免灰尘和缺陷影响最终产品性能。

掩膜板市场前景

随着5G、人工智能、物联网等技术的发展，半导体和显示行业对高精度掩膜板的需求持续增长。据市场研究数据显示，全球掩膜板市场规模预计将在未来几年保持稳定增长，其中高端掩膜板（如EUV极紫外光掩膜）的需求尤为旺盛。

作为掩膜板行业的前列供应商，卓力达金属科技有限公司致力于提供高精度 、高可靠性的掩膜板解决方案，助力客户在制造领域实现突破。

结语

掩膜板作为现代精密制造的核心工具，直接影响着半导体、显示面板等行业的发展。随着技术不断进步，掩膜板的精度和复杂度也将进一步提升。卓力达金属科技将持续创新，为客户提供更 优异的产品和服务，推动行业向前发展。

如需了解更多掩膜板相关信息，欢迎联系卓力达金属科技有限公司，我们将为您提供 技术支持与定制化解决方案。
