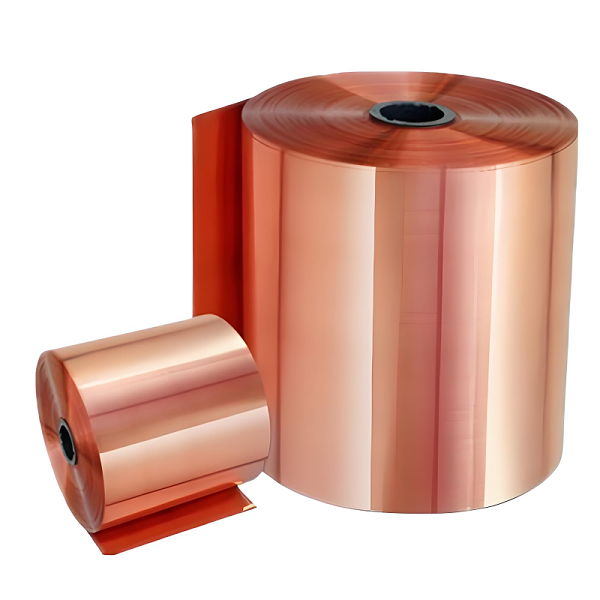

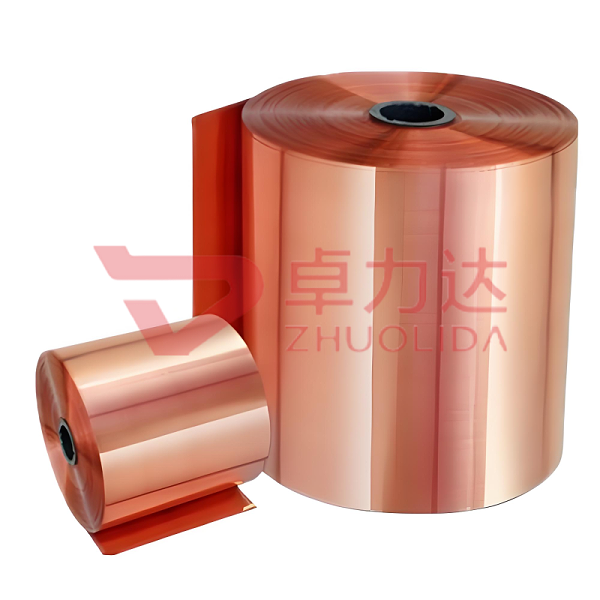

随着电子设备向轻量化、高性能化方向发展，微孔铜箔作为关键电子材料，广泛应用于锂电池、高频电路板、5G通信等领域。卓力达金属科技有限公司作为行业前列的金属材料供应商，致力于微孔铜箔的研发与生产。本文将详细介绍微孔铜箔的主要生产工艺，帮助行业客户深入了解其技术特点及应用优势。
电解沉积法是微孔铜箔生产的传统工艺，通过电化学沉积在钛或不锈钢阴极辊上形成铜层，再经过剥离、表面处理等工序制成。该工艺的关键在于电解液配方和电流密度的控制，以确保铜箔的均匀性和微孔结构的稳定性。卓力达金属科技采用高纯度电解铜和添加剂技术，使微孔铜箔具备优异的导电性和机械强度。
光刻蚀刻法是一种高精度微孔加工技术，适用于高密度互连（HDI）电路板。该工艺首先在铜箔表面涂覆光刻胶，通过紫外曝光形成微孔图案，再采用化学蚀刻或等离子蚀刻去除多余铜层，最终形成微孔结构。此方法的优势在于孔径可控性强，适用于高精度电子元器件制造。
激光钻孔技术利用高能激光束在铜箔表面直接烧蚀形成微孔，具有加工速度快、精度高的特点。CO₂激光和紫外激光是常用的加工方式，其中紫外激光适用于更精细的微孔加工。卓力达金属科技结合激光工艺优化，确保微孔边缘光滑，减少毛刺，提升产品可靠性。
化学蚀刻法通过酸性或碱性蚀刻液选择性溶解铜箔，形成微孔结构。该工艺成本较低，适用于大规模生产，但对蚀刻液的控制要求较高，以避免过蚀或微孔不均匀。卓力达采用蚀刻液循环再生技术，在保证质量的同时降低生产成本。
为满足不同应用需求，卓力达金属科技还开发了复合加工工艺，如电解沉积+激光微调、光刻+化学蚀刻结合等，以优化微孔铜箔的性能。例如，在新能源电池领域，复合工艺可增强铜箔的孔隙率和导电性，提高电池的密度和循环寿命。
微孔铜箔凭借其高比表面积、优良的导电性和散热性能，在以下领域具有广阔前景：
锂电池负极集流体：提升锂离子传输效率，增强电池快充性能。
高频高速PCB：减少信号损耗，适用于5G通信和高端电子设备。
柔性电路：适应可穿戴设备、折叠屏手机等新兴市场需求。
卓力达金属科技有限公司持续优化微孔铜箔生产工艺，为客户提供高性能、定制化的铜箔解决方案。未来，我们将继续推进技术创新，助力电子行业高质量发展。如需了解更多微孔铜箔产品信息，欢迎联系卓力达金属科技！
