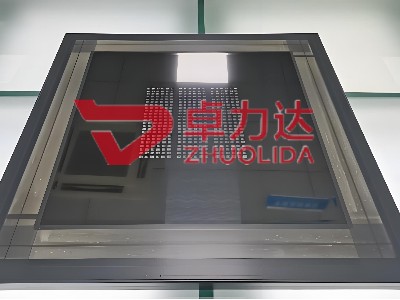

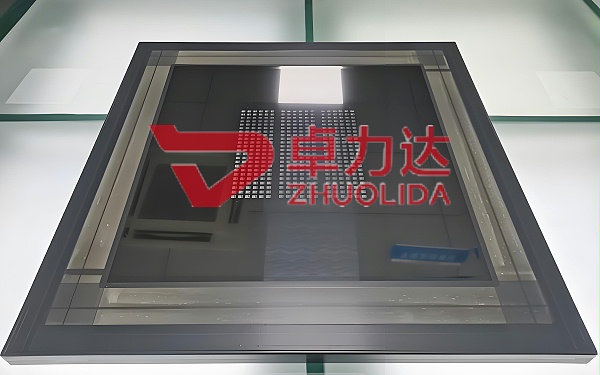

ABF载板植球网板
  • ABF载板植球网板

南通卓力达专业定制ABF 载板植球网板,采用高品质精密电铸工艺制作,孔位精度高、孔壁光滑光洁,脱模顺畅不堵球、不连锡。适配 FC-BGA、AI 芯片、HBM 存储等 ABF 载板高密度植球,耐磨不变形、植球一致性好。支持图纸快速定制,高精度全检出货,交期稳定,广泛应用半导体先进封装行业。

产品简介 / Introduction

  ABF 载板植球网板与精密电铸:南通卓力达赋能半导体封装新高度

一、ABF 载板植球网板:半导体封装的核心精密组件

ABF 载板作为高端半导体封装基板的核心载体,以其高密度布线能力(线宽 / 线距可达 5μm/5μm)、低热膨胀系数(CTE≤10ppm/℃)和优异电气性能,成为 5G、AI、云计算等领域高引脚数 IC 封装的首选方案。而ABF 载板植球网板 作为实现精准植球的关键工具,直接决定了芯片封装的良率与可靠性,其制造精度要求已进入微米甚至亚微米级别。

在先进封装制程中,植球网板需满足三大核心要求:

1.超微孔精度控制 0.1mm 以下超微间距焊点的孔径公差需控制在±1μm

2.孔壁光滑度 锡膏释放率需达 95%以上,避免桥连、偏移等缺陷

3.张力稳定性 长期量产中保持一致张力,确保植球位置重复性

传统蚀刻工艺已难以满足这些严苛要求,而精密电铸技术凭借其 "加法成型" 优势,成为 ABF 载板植球网板 制造的最优解。


二、精密电铸技术:突破 ABF 载板植球网板制造瓶颈

精密电铸是基于电化学沉积原理的先进制造技术,通过多级脉冲电场与纳米微晶镀液体系,实现金属微结构的原子级精准成型。相较于 CNC 切削、传统蚀刻等减法工艺,其在 ABF 载板植球网板制造中展现出三大核心优势:

1. 微米级形控能力

采用氨基磺酸镍体系与多级脉冲电场技术,实现 0.05mm 超薄沉积层厚度误差≤±1%,0.03mm 特征结构稳定复刻,公差控制 在±0.01mm 内,满足ABF载板超微间距植球需求。

2. 复杂结构完美成型

支持 1:50 深宽比微孔与异形孔加工,可精准复刻网板的复杂开口设计,适配不同封装规格的 ABF 载板需求,解决传统工艺深孔加工难题。

3. 材料性能强化

镍钴合金电铸层硬度达HV 500-700,耐腐蚀性通过480h 盐雾测试,相较传统蚀刻不锈钢(HV 200-300),网板使用寿命提升300%以上,大幅降低客户综合成本。

4. 批量一致性保障

跨尺度批量生产中保持高度一致性,1000 件批量产品关键尺寸偏差≤0.005mm,满足半导体封装大规模量产对网板的严格要求。

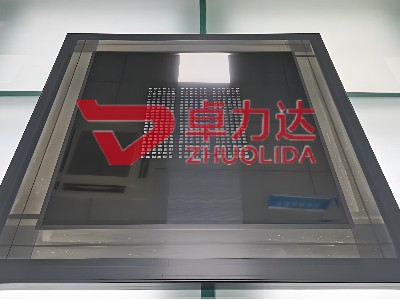

168899a6f0ed4fcf81055724aa17cc57_8


三、为什么选择南通卓力达:ABF 载板植球网板的优选合作伙伴

作为精密电铸领域的标杆企业,南通卓力达凭借 18 年技术沉淀与军工级品质管控,成为ABF 载板植球网板 精密电铸解决方案的可靠供应商,核心优势体现在五大维度:

1. 技术实力:行业领先的电铸工艺体系

· 自主研发多级脉冲电铸设备,实现 ±0.005mm 超高精度加工,孔径精度达±1μm,孔壁光滑度提升 60%

· 掌握纳米涂层与电抛光核心技术,锡膏释放率稳定达 95% 以上,减少清洗次数,提升印刷效率

· 研发团队拥有半导体行业 10 年以上经验,精准把握高端封装对网板的严苛要求

2. 品质管控:军工级标准贯穿全流程

· 严格执行 23道检测工序与 SPC 过程控制系统,产品不良率控制在 0.3‰ 以下

· 2004 年通过 ISO9001 国际质量体系认证,建立从原材料到成品的全生命周期追溯机制

· 配备三维轮廓仪、电子显微镜等高精度检测设备,确保每一片网板符合国际标准

3. 定制能力:全流程解决方案提供商

· 从网板设计优化到最终交付,提供一站式定制服务,可根据客户 ABF 载板规格调整网板参数

· 小批量试产周期仅需 72 小时,快速响应客户新品研发需求

· 支持特殊材料定制,如镍钨合金、镍铁合金等,适配不同封装工艺要求

4. 成本优势:高效生产体系降低综合成本

· 精密电铸工艺材料利用率达 98% 以上,较传统工艺降低 40% 材料损耗

· 网板使用寿命提升 3 倍,减少更换频率,降低客户设备停机时间

· 本地化生产与供应链管理,提供高性价比解决方案,助力客户提升市场竞争力

5. 服务保障:全生命周期技术支持

· 专业技术团队提供植球工艺参数优化建议,提升客户生产良率

· 建立网板使用数据库,为客户提供预防性维护提醒

· 快速响应机制,2 4小时内解决客户技术问题,保障生产连续性


四、应用场景与行业价值

南通卓力达ABF 载板植球网板 精密电铸 产品已广泛应用于:

· 5G 通信芯片封装:适配 7nm 以下先进工艺,满足高引脚数需求

· AI 处理器封装: 支持 Chiplet 技术,实现多芯片互联

· 汽车电子: 满足车规级可靠性要求,适应极端工况

· 存储芯片: 提升封装密度,助力存储容量突破

在半导体封装技术不断升级的背景下,ABF 载板植球网板   技术将持续发挥关键作用。南通卓力达以技术创新为驱动,以品质可靠为基石,致力于成为全球半导体封装领域的核心合作伙伴,助力客户在先进封装赛道上抢占先机。

 南通卓力达在精密电铸加工方面具有丰富经验和专业技术工程师,提供咨询及解决方案,如果你想了解ABF载板植球网板,ABF载板植球钢网的工艺,欢迎来电咨询0513-81601666!
