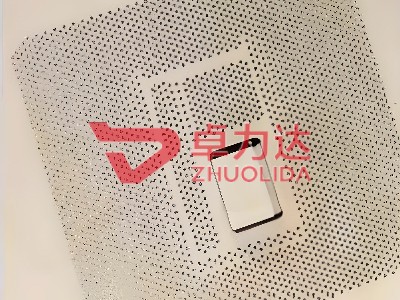

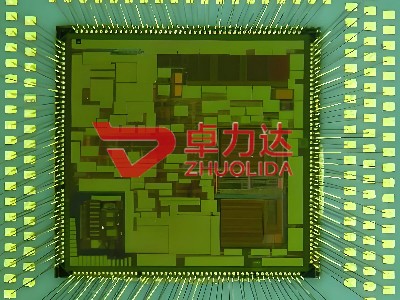

BGA 封装印刷模板｜精密电铸 SMT 钢网 芯片封装锡膏印刷专用治具

一、引言

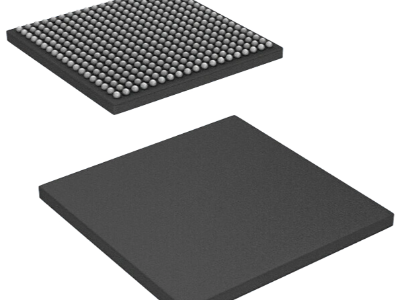

BGA 封装印刷模板是半导体芯片倒装、SMT 贴片封装环节核心精密治具，直接管控锡膏印刷精度、焊球成型一致性与芯片焊接可靠性。随着 Chiplet 异构集成、细间距 BGA、ABF 载板封装快速升级，微米级开孔、光滑孔壁、高张力稳定成为模板核心刚需。南通卓力达深耕精密电铸与蚀刻多年，专业定制各类 BGA/CSP/QFN 封装印刷模板，适配 0.35mm 及以上微间距球栅阵列，以高精度、长寿命、高一致性方案，助力芯片封装提升良品率、稳定批量生产，是国内先进封装行业可靠配套供应商。

二、BGA 封装印刷模板核心工艺与成型原理

2.1 主流制作工艺对比

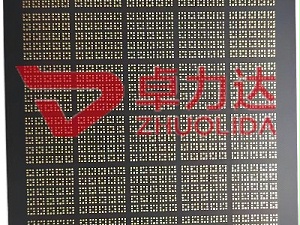

1.精密电铸工艺（加法成型） 依托电化学沉积原理，在光刻母模上逐层沉积镍合金，一体成型微孔阵列，无激光热损伤、孔壁垂直光滑、无毛刺毛边，适配超细间距高密度 BGA 封装，位置公差可达 ±5μm。

2.精密激光蚀刻工艺（减法成型） 激光精准开孔 + 电解抛光处理，开孔规整、交期快捷，适配常规间距 BGA、消费电子通用封装场景，性价比更高、通用性更强。

2.2 标准化生产全流程

菲林图形制版→基材精密预处理→高精度曝光显影→电铸 / 蚀刻开孔成型→孔壁抛光处理→张力张拉定型→尺寸精度检测→平面度校验→成品打包出货。全程无尘恒温管控，规避涨缩变形、开孔偏移、锡膏残留等问题。

三、BGA 印刷模板关键技术参数与性能优势

3.1 核心规格参数

·适配球距： 0.35–1.27mm 全规格 BGA/CSP 封装

·模板厚度： 0.08–0.18mm 按需定制

·开孔精度：位置公差 ±5μm，孔径公差 ±3μm

·孔壁粗糙度： Ra≤0.1μm，脱模顺畅不粘锡膏

·张力稳定： 35–45N/cm，长期印刷不易变形下垂

·材质：高纯镍合金、 304 不锈钢，耐磨抗疲劳、反复印刷寿命持久

3.2 产品核心性能特点

1.孔壁垂直光滑，锡膏脱模干净，减少锡珠、连锡、少锡缺陷

2.一体成型无拼接应力，高温回流不变形，对位精准不偏移

3.阶梯开孔、加厚补偿、防涨缩优化设计，适配 PCB 板材热胀冷缩

4.耐反复印刷摩擦，使用寿命更长，大幅降低换网频次与生产成本

5.兼容全自动印刷机，适配 SPI 检测，批量印刷一致性稳定可靠

四、BGA 封装印刷模板广泛应用领域

1.半导体先进封装： Chiplet 异构封装、HBM 存储、 ABF 载板 BGA 植球印刷

2.消费电子芯片：手机主控、平板、智能家居 BGA 芯片锡膏印刷

3.汽车电子工控：车规级芯片、车载功率模块、伺服控制 BGA 封装

4.光伏新能源： IGBT 模块、功率半导体 BGA 阵列焊接配套模板

5.医疗电子、安防芯片、高频通信芯片等高精密 SMT 贴片封装场景

五、为什么选择南通卓力达 BGA 封装印刷模板

5.1 二十余年精密工艺沉淀，双工艺自主产能

卓力达 2000 年起步，同步拥有精密电铸 + 精密蚀刻 全链路自研产线，专注 BGA 钢网、封装模板、植球网版定制，熟悉各类芯片封装开孔规范，无需外协中转，工艺衔接顺畅、品质全程可控。

5.2 高精设备加持，微米级严苛品质管控

配备进口 LDI 高精度曝光机、蔡司影像测量仪、张力检测仪、高倍金相显微镜，全尺寸闭环检测；严格遵循 ISO9001 质量体系，开孔精度、平面度、张力参数逐项校验，批量批次一致性优异，稳定匹配高端芯片封装高标准要求。

5.3 细间距专项优化，解决行业高频痛点

专攻窄间距 BGA 微小开孔，优化孔壁抛光、阶梯补偿、防堵孔结构，有效解决锡膏残留、印刷偏移、连锡虚焊、模板易变形等问题，显著提升 SMT 焊接良率，适配国产先进封装国产化替代需求。

5.4 灵活定制 + 快速交付，一站式省心服务

支持图纸定制、球距匹配、开孔方案优化、非标框架定制；常规订单快速打样、7 天内批量交付，急单加急响应。提供印刷参数调试、售后技术指导、异常问题快速整改，7×24 小时全程技术对接。

5.5 长期稳定供应链，行业口碑可靠

长期配套半导体、SMT 贴片、车载电子、光伏芯片头部企业，产能充足、供货稳定，镍合金专用配方耐用性强，综合性价比突出，助力客户降本增效、保障生产线连续稳定运行。

六、结语

BGA 封装印刷模板是芯片封装品质管控的关键一环，工艺精度直接决定 SMT 贴片焊接良率与芯片长期可靠性。随着半导体微型化、高密度化发展，高品质电铸 BGA 模板需求持续提升。南通卓力达持续深耕微米级精密印刷治具技术，以标准化工艺、精细化品控、专业化服务，为广大封装企业提供高适配、高稳定、长耐用的 BGA 封装印刷模板解决方案。欢迎来电咨询图纸定制、样品打样与长期批量合作，咨询 电话：0513-81601666。
