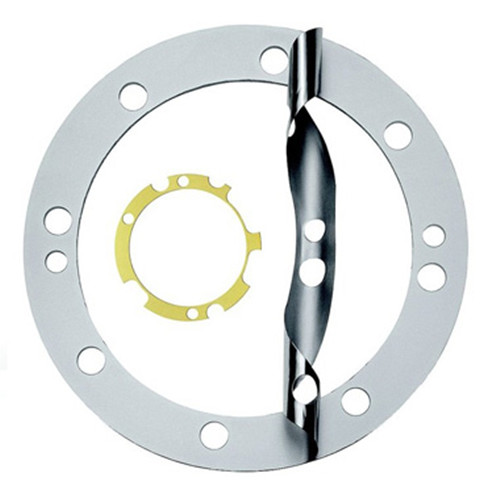

很多精密设备研发与装配工程师在调试工装设备时，经常会遇到装配调节的各类难题：多层垫片单片厚度偏差大，叠合之后整体公差难以控制，薄板加工出现应力变形，分层剥离不顺畅，小批量多规格定制成本偏高。多层垫片依靠多片薄片叠加实现分段微调，广泛用于设备间隙补偿、高度校准、精度调试，对单片平整度、边缘光洁度、厚度均匀性都有着极高要求，传统加工方式很难保证每一片产品的一致性，光化学蚀刻工艺可以稳定生产高品质的精密多层垫片。

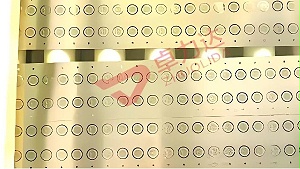

蚀刻多层垫片 选用优质不锈钢金属薄板作为基材，采用无应力光化学减材成型工艺。完整生产流程包含板材整平除油、干膜压合贴合、LDI 光刻曝光、图形显影定型、双面恒温均衡喷淋蚀刻、脱膜多级纯水清洗、钝化防锈处理，最后进行外观与尺寸检测分切出货。整个加工全程无机械冲切外力，板材不会挤压变形，单片垫片轮廓边缘光滑无毛刺。无需开制昂贵模具，不同外形尺寸、定位孔、把手撕位都可以按照图纸定制，产品改版只需要修改图形文件，打样周期短、成本低，适合多款精密设备配件快速迭代开发。
第一，单片尺寸精度稳定，厚度均匀，叠放后整体公差可控，设备调试精度更高。第二，边缘光滑无毛刺，剥离过程不会出现金属碎屑，不会划伤工件贴合面。第三，无加工应力，每一片垫片 平整度优秀，长期放置不易翘曲回弹，装配效果稳定。第四，定制灵活度高，可设计手撕位、定位孔、异形外形，满足不同工装夹具的装配需求。第五，研发成本更低，不用投入模具费用，小批量试样、多规格订单都可以快速交付。第六，配套深加工完善，整平、防锈钝化均可一站式完成，产品到货后可直接投入装配调试。
冲压加工薄料容易挤压变形，单片公差波动大，复杂外形需要定制专用模具，改款成本高；线切割加工速度慢，生产效率低，不适合大批量叠片供货；激光切割属于热加工，板材受热翘曲，切口氧化发黑，后期处理工序繁琐；CNC 铣削超薄垫片容易震刀变形，加工价格偏高，量产性价比不足。在自动化设备、光学仪器等高精密装配场景中，蚀刻多层垫片 的综合性能优势更加突出。
精密蚀刻多层垫片广泛应用于光学检测仪器、自动化工装夹具、新能源装配设备、半导体调试工装、伺服电机校准机构等领域。可以根据设备工况选用 304 不锈钢、316L 不锈钢等材质，同步提供整平、钝化防锈等深加工服务，交付可直接装配使用的成品组件。
作为南通本地深耕精密蚀刻加工的源头厂家，卓力达专注各类精密金属多层垫片的定制生产。工厂配备全自动蚀刻产线与洁净生产车间，搭配二次元影像仪等高精密检测设备，严格管控单片厚度、平面度与外观品质。从前期 DFM 工艺评估、样品试制到大批量量产交付提供一站式服务，全工序自主生产，减少外协带来的品质差异。依托南通优越的地理位置，快速服务长三角精密装备制造企业，稳定交付高品质蚀刻多层垫片定制产品。
多层垫片 是精密工装实现微量调节的关键配件，选择工艺成熟、品控严格的蚀刻源头厂家，能够有效保障设备调试精度，提升产品市场竞争力。
