在高端光学系统中，电铸光阑片是激光设备、半导体检测、医疗影像、精密仪器的核心控光元件，用于精准控制光束孔径、形状与光强，抑制杂散光，直接决定光学系统的分辨率、信噪比与长期稳定性。南通卓力达深耕精密电铸工艺二十余年，专注提供高精度电铸光阑片 定制研发与规模化生产服务，以微米级制造能力、严苛品控标准与稳定批量交付能力，助力各行业客户实现光学系统性能升级。

一、电铸光阑片核心定义与工艺原理

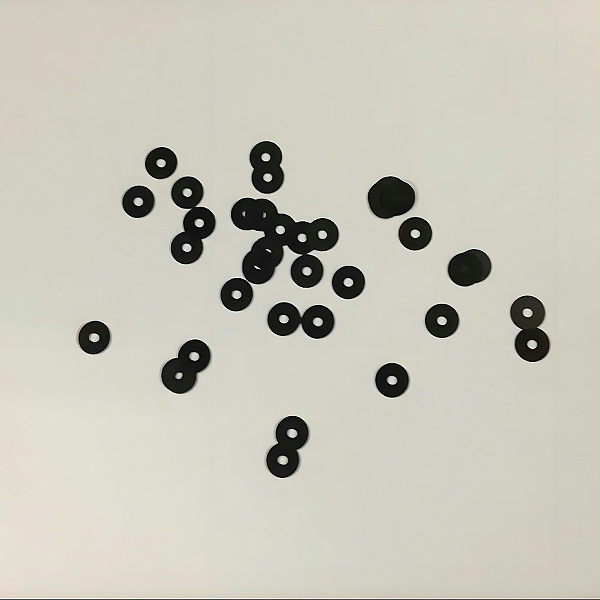

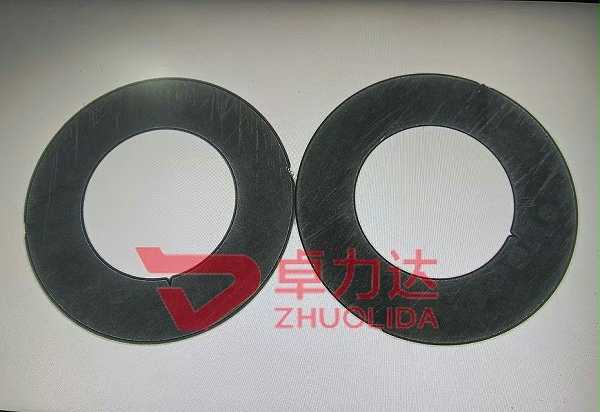

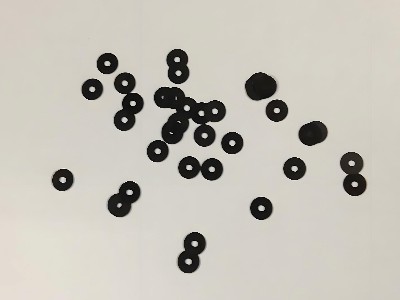

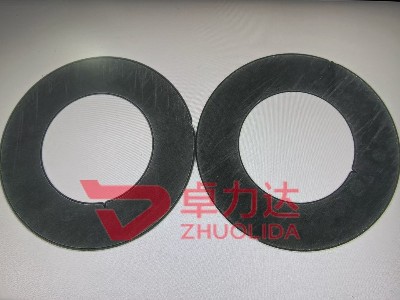

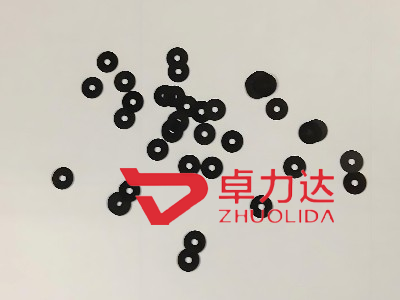

电铸光阑片是采用光刻 - 电铸复合工艺 制造的精密金属薄片，以高纯镍或镍钴合金为基材，通过金属离子在母模表面定向沉积一体成型，经脱模、黑化或钝化处理，形成带微孔或异形孔的控光元件。其工艺原理为：先通过高精度光刻制作带控光图形的母模，再置于超洁净电铸液中，精准控制电流密度、温度、镀液成分等参数，使金属离子均匀沉积于母模表面，形成与母模图形完全一致的光阑片，最终剥离母模并进行表面处理，获得无毛刺、无应力、孔壁光滑、遮光性强的成品。相比传统机械钻孔、激光切割工艺，电铸工艺从根源上避免热影响区、机械应力与边缘毛刺问题，是微米级、高同心度、高稳定性控光元件 的优选技术。

二、卓力达电铸光阑片核心技术参数（数据化呈现）

作为精密光学核心部件，卓力达电铸光阑片各项参数达行业先进水平，关键指标如下：

1.尺寸与精度 ：孔径范围5–500μm ，常规公差稳定控制在 ±1μm，高精度定制可达±0.5μm；孔位位置偏差 ±0.01mm，圆孔圆度公差 ±0.002mm，同心度 ≤ 0.5μm 。

2.外观与性能 ：厚度0.05–0.5mm ，厚度误差 **±0.003mm**；孔壁粗糙度Ra≤0.05μm，无毛刺、无锥度；黑化表面反射率 ≤ 5% ，杂散光抑制效果显著，光学系统信噪比提升 ≥ 30%。

3.材质与强度 ：采用高纯镍（Ni≥99.9%）或镍钴合金，硬度HV 450–600 ，抗拉强度≥800MPa ；耐酸碱（pH1–14），耐温范围 **-30℃~180℃** ，镍钴合金材质使用寿命≥5 万小时 。

4.产品规格 ：最大加工尺寸300×300mm ，支持圆形、方形、矩形及异形孔定制，可制备单孔、多孔阵列等任意图形，平面度 ≤ 0.02mm。

5.生产良率 ：采用 AI 实时监控与全流程质检，批量生产良率稳定在98% 以上 ，缺陷率控制在0.02ppm 以下 ，远超行业平均水平。

三、主流应用场景，覆盖多领域精密控光需求

电铸光阑片凭借高精度、高一致性、高稳定性的综合优势，广泛应用于对光束控制要求严苛的场景：

·半导体检测领域 ：5nm 及以下制程晶圆检测设备核心部件，精准控制检测光束，过滤杂散光，提升纳米级缺陷检测效率与良品率，适配高分辨率光学检测系统。

·医疗影像领域 ：X 光机、CT 扫描仪、激光医疗设备控光元件，调节射线剂量，保障成像清晰度；耐辐射镍合金材质，长期承受射线照射不变形，符合医疗级卫生标准。

·激光设备领域 ：激光打标、激光切割、激光准直、空间滤波组件，精准控制光束形状与光斑大小，提升激光加工精度与稳定性，适配高功率激光场景。

·精密仪器与科研 ：光谱仪、显微镜、光学传感器、天文仪器控光部件，实现光束精准调控与杂散光抑制，保障仪器测量精度与数据可靠性。

四、为什么选择南通卓力达？五大核心优势 + 数据支撑

1. 技术深耕，工艺成熟，精度行业领先

卓力达专注精密电铸二十余年，掌握脉冲 - 超声复合电铸技术 与专属氨基磺酸镍镀液配方，突破传统工艺瓶颈。自主研发超洁净镀液控制系统，金属杂质含量＜1ppm ，镀液温度波动 ≤ ±0.3℃，从源头保障沉积均匀性。相比传统工艺，孔径离散率从 ±3% 降至±0.8%，孔形 CV 值＜ 3%，精度与一致性显著优于行业标准。

2. 全流程自研，定制化能力强，交付高效

拥有光刻 - 电铸 - 黑化 - 检测 全产业链生产线，自有 3000㎡净化车间，配备进口 LDI 曝光机、全自动卷对卷电铸产线、二次元影像仪、AI 质检系统等先进设备，可快速响应客户定制需求。从图纸确认、母模开发、样品试制到批量生产，最快7 天交付样品 ，批量订单月产能达8万片 ，兼顾小批量定制与规模化供货。

3. 严苛品控，全检保障，性能稳定可靠

建立三级质检体系，原材料进厂检测、生产过程巡检、成品全检，每片产品均通过二次元尺寸检测、孔壁粗糙度检测、反射率检测、平面度检测、寿命测试 等 10 余项检测项目。引入 AI 视觉检测系统，可识别 0.1μm 级微小缺陷，避免不良品流出。产品通过 ISO9001、ISO14001、IATF16949 等体系认证，符合 RoHS、REACH 环保标准，质量可追溯。

4. 成本优化，高性价比，长期合作价值高

规模化生产后单片成本显著降低，长期批量订单单价较进口产品低35%–50%。产品寿命是激光切割光阑片的 2 倍以上，减少设备维护与更换成本，助力客户降低综合运营成本，提升投资回报率。材料利用率超 95%，废料产生量减少 60%，所有金属废料均可100% 回收再生，绿色环保且进一步控制成本。

5. 一站式服务，技术赋能，全程无忧

提供设计- 研发- 生产- 售后 一站式服务，专业技术团队可协助客户优化产品设计，提升光学性能、降低成本。免费提供样品测试、技术咨询、安装指导等服务，全天候响应客户需求，售后问题 24 小时内解决，为客户生产稳定保驾护航。

五、总结

电铸光阑片作为高端光学系统的核心控光元件，其精度、一致性与稳定性直接影响光学设备性能与效率。南通卓力达凭借二十余年精密电铸技术积累、先进的生产设备、严苛的品控标准、强大的定制化能力与一站式服务 ，为客户提供高精度、高一致性、高性价比的电铸光阑片解决方案，产品性能达到国际先进水平，助力各行业客户实现精密制造升级。我们坚持以客户需求为核心，持续技术创新，优化产品性能与服务体验，致力于成为国内领先、国际知名的精密电铸产品供应商。如需了解更多电铸光阑片参数、定制方案或样品测试，欢迎随时联系南通卓力达，期待与您携手合作，共创精密制造新未来！
