IGBT 散热基板｜高导热低热阻功率模块基板定制_南通卓力达源头厂家

一、引言：IGBT 散热基板 —— 功率半导体的热管理核心

IGBT 散热基板是绝缘栅双极型晶体管（IGBT）功率模块的核心热管理与机械承载部件 ，位于模块最底层，负责将芯片工作时产生的高热量快速导出，同时提供机械安装界面与电气绝缘隔离，直接决定 IGBT 模块的 散热效率、运行稳定性与使用寿命 。

随着新能源汽车、光伏储能、工业变频等领域向高功率密度、小型化、长寿命升级， IGBT 芯片热流密度持续攀升（最高达 1.5kW/cm²），传统散热基板已难以满足低热阻、高绝缘、热膨胀匹配、耐温循环的严苛要求。南通卓力达深耕精密金属加工二十余年，依托精密蚀刻、精密电铸、微结构加工 复合工艺，专注高导热 IGBT 散热基板研发定制，产品热阻低至 0.06K/W，功率循环寿命超 10 万次，服务国内外 200 + 功率模块头部企业，是 IGBT 散热基板领域可靠的源头供应商。

二、IGBT 散热基板核心基础认知

2.1 定义与核心功能

IGBT 散热基板是由高导热金属（铜 / 铝）、金属基复合材料（AlSiC/CuMo）或陶瓷金属化 制成的板状部件，核心功能为：

·高效导热 ：快速传导 IGBT 芯片热量，热导率最高 400W/m ・K（纯铜）；

·绝缘隔离 ：保障芯片与散热器间电气绝缘，绝缘强度≥25kV/mm ；

·机械承载 ：支撑 DBC/AMB 陶瓷基板，提供平整安装界面，平面度 ≤0.02mm ；

·热膨胀匹配 ：与硅芯片（CTE=4.1ppm/K ）、陶瓷基板 CTE 适配，降低热循环应力。

2.2 主流分类（按材料 / 结构 / 散热方式）

·纯铜散热基板（通用高热导型） ：T2/C1100 紫铜，热导率 380–400W/m ・K，适配中高功率场景；

·AlSiC 金属基复合基板（高可靠轻量化） ：铝碳化硅，CTE=7.5ppm/K ，密度仅 2.96g/cm³ ，适配车载 / 航空场景；

·CuMo/CuW 合金基板（超低膨胀型） ：铜钼 / 铜钨， CTE=6.5–8ppm/K ，热导率 180–220W/m・ K，适配高端工业 / 电网场景；

·针翅（Pin-Fin）散热基板（直接液冷型） ：背面微针阵列结构，换热面积提升 3 倍，散热效率是风冷的 5–10 倍，适配新能源车主驱逆变器；

·平底散热基板（间接散热型） ：平面结构，成本低，适配 OBC 、UPS 等中低热流密度场景。

2.3 核心技术参数（卓力达量化指标，行业领先）

表格

参数类别	卓力达 IGBT 散热基板	行业常规产品	提升幅度
材质	纯铜 / AlSiC/CuMo	普通铜 / 铝合金	导热率提升20%–50%
热导率	200–400W/m·K	150–300W/m·K	20%–30%
热阻	0.06–0.15K/W	0.2–0.5K/W	降低 50%–70%
平面度	≤0.02mm/100mm	≤0.05mm/100mm	精度提升 60%
表面粗糙度	Ra≤0.8μm	Ra≤1.6μm	降低 50%
绝缘强度	≥25kV/mm	≥15kV/mm	提升 67%
功率循环寿命	≥100,000 次	≥30,000 次	提升 233%
耐温范围	-55℃~200℃	-40℃~150℃	拓宽温区 30%
尺寸规格	20–500mm 定制	50–300mm	定制灵活性更高

三、IGBT 散热基板主流制造工艺与核心优势

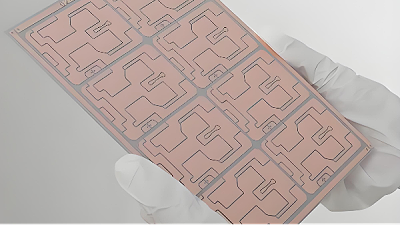

3.1 精密蚀刻工艺（薄型 / 微结构基板主力）

工艺流程：开料→脱脂清洗→涂布干膜→精密曝光（±1μm 定位）→显影→可控蚀刻（温度 25–35℃、速率 0.5–1μm/min）→脱膜→表面处理→全检 。

·核心优势：无机械应力、平面度高、成本低、改图快 ；可加工 0.1–1mm 超薄铜基板、微流道 / 针翅阵列，尺寸精度 ±0.01mm ，批量良率≥99%；

·适配场景： DBC/AMB 陶瓷基板承载、中小功率模块平底基板、微通道液冷基板。

3.2 精密电铸 + 微加工工艺（针翅 / 高密度微结构专属）

工艺流程：光刻母模（±0.5μm 精度）→导电化处理→脉冲电铸（高纯氨基磺酸镍 / 铜）→微针阵列成型→脱模→钝化→疏水涂层→全检 。

·核心优势：一体成型、针翅垂直度≥95%、换热面积大、热阻极低 ；针径 0.3–1mm 、针高 1–5mm、间距 0.5–2mm ，适配直接液冷，散热效率提升 5 倍；

·适配场景：新能源车主驱逆变器、光伏逆变器、风电变流器等高功率密度场景。

3.3 复合焊接 / 钎焊工艺（陶瓷金属化基板）

采用活性金属钎焊（AMB）技术，在氮化铝（AlN）/ 氮化硅（Si₃N₄）陶瓷表面焊接铜层，热导率≥180W/m・K，绝缘强度≥25kV/mm。

·核心优势：热导率高、绝缘性好、CTE 匹配、耐温循环 ；功率循环寿命超 10 万次，适配高端工业与车载场景。

3.4 卓力达工艺对比（核心差异）

表格

对比维度	卓力达精密蚀刻	卓力达电铸微结构	行业常规机加工
平面度	≤0.02mm	≤0.03mm	≤0.05mm
表面粗糙度	Ra≤0.8μm	Ra≤1.0μm	Ra≤1.6μm
微结构精度	±0.01mm	±0.005mm	±0.1mm
批量良率	≥99%	≥99.5%	≥90%
热阻降低幅度	40%	70%	基准

四、IGBT 散热基板全行业应用场景

4.1 新能源汽车（高功率 / 车规级刚需）

·主驱逆变器：针翅铜基板，热阻 ≤0.08K/W，结温控制在 125℃以下，适配 800V 高压平台；

·OBC 车载充电机：平底铜基板，平面度≤0.02mm，绝缘强度 ≥25kV/mm ，耐温 - 40℃~150℃；

·DC/DC 转换器：AlSiC 复合基板，轻量化（密度 2.96g/cm³ ）、抗振动，适配车载复杂工况。

4.2 光伏 / 风电 / 储能（长寿命 / 高可靠需求）

·光伏逆变器： 1500V/1MW 级水冷微通道基板，热阻≤0.06K/W ， 20 年寿命要求；

·风电变流器： CuMo 合金基板，CTE 匹配，功率循环寿命 ≥10 万次，耐盐雾、耐老化；

·储能变流器（ PCS）：高导热铜基板，热导率≥380W/m・ K，保障高功率充放电稳定性。

4.3 工业自动化与变频（高效 / 稳定运行）

·工业变频器： DBC 铜基板，热阻≤0.15K/W，支持 690V/1000A 功率等级，MTBF>100,000 小时；

·伺服电机驱动器：超薄铜基板（ 0.2mm），平面度高，适配小型化、高密度安装；

·UPS 电源：平底铜基板，成本低、散热均匀，保障断电切换稳定性。

4.4 轨道交通与智能电网（高可靠 / 极端工况）

·牵引逆变器： AlSiC 基板，轻量化、抗振动，耐温 - 55℃~180℃ ，适配高铁 / 动车工况；

·电网 SVG/STATCOM：CuW 合金基板，超低膨胀，热导率 ≥200W/m・K，保障高压工况稳定性。

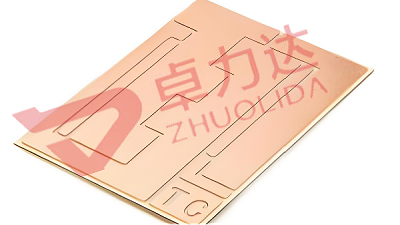

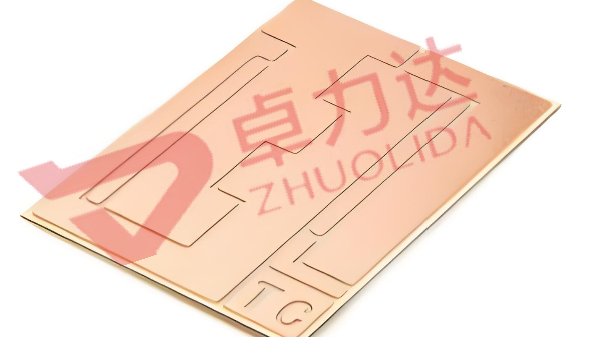

b8bdff8addc7469f8363a065bd310de1_160

五、为什么选择南通卓力达：IGBT 散热基板源头实力厂家

5.1 20 年精密加工深耕，全工艺自主可控

卓力达 2000 年建厂，2015 年建成 40000㎡现代化工业园，深耕精密蚀刻 + 电铸双工艺二十余年，拥有独立蚀刻、电铸、微加工、表面处理、检测 车间，IGBT 散热基板从设计、制版、加工到检测全程自主生产，无外协中转 ，批量不良率＜0.1%，交期稳定（常规 7 天、紧急 48 小时打样）。

5.2 纳米级精度管控，严苛品控体系

配备德国蔡司三坐标、二次元影像仪、1500 倍金相显微镜、AI 视觉全检系统、盐雾试验机、热阻测试仪 ，对基板平面度、粗糙度、热阻、绝缘强度、耐腐蚀性进行全项检测；遵循 ISO9001 质量体系，每片基板均附专属检测报告，平面度稳定控制在≤0.02mm、热阻≤0.06K/W ，满足车规级与工业级严苛要求。

5.3 定制化能力突出，解决行业痛点

支持材质（纯铜 / AlSiC/CuMo）、尺寸、厚度、结构（平底 / 针翅 / 微通道）、表面处理 全参数定制；针对超薄件（0.1mm）、微针阵列、高绝缘、低热阻等场景优化工艺，解决热阻高、平面度差、绝缘不足、热膨胀不匹配、寿命短 等行业痛点；48 小时快速打样 ，小批量（ 10 片起）与大批量（月产 5 万片）均可高效适配。

5.4 材质与工艺优化，性能与成本平衡

选用高纯 T2/C1100 紫铜（Cu≥99.95%）、进口 AlSiC/CuMo 合金 ，搭配自主研发的脉冲电铸、微结构成型、纳米钝化涂层技术，提升基板导热效率、绝缘性能、耐温循环、抗腐蚀 能力；针翅基板散热效率提升 5 倍，功率循环寿命超 10 万次，较常规产品提升 3 倍；蚀刻基板成本较机加工降低 30%–50%，实现高性能与低成本的平衡。

5.5 全周期技术服务，合作省心高效

专业热管理技术团队 7×24 小时对接，提供图纸优化、材质选型、热仿真分析、工艺匹配、良率提升方案 全流程支持；售后团队 2 小时响应、48 小时出具整改方案，提供12 个月超长质保 ，质保期内非人为问题免费更换；服务国内外多家新能源汽车、光伏、工业变频头部企业，案例经验丰富，报价透明合理，支持小批量打样与大批量长期战略合作。

六、结语

随着功率半导体向高功率密度、小型化、长寿命、高可靠持续升级， IGBT散热基板作为热管理核心部件，其 低热阻、高绝缘、热膨胀匹配、平面度精度 已成为影响模块竞争力的关键因素。南通卓力达始终以技术创新为核心，以品质管控为基础，深耕 IGBT 散热基板领域，凭借±0.01mm 超高精度、复合工艺全产能、定制化能力与全周期服务，为新能源汽车、光伏储能、工业变频、轨道交通等行业提供高性能、高可靠、高性价比的 IGBT 散热解决方案。

无论您需要平底铜基板、针翅微结构基板，还是 AlSiC/CuMo 复合基板，卓力达都能精准适配需求，成为您长期可靠的合作伙伴。欢迎咨询图纸报价、样品打样与长期批量合作，携手推动功率半导体热管理技术升级，助力高端制造降本增效。
