一、引言：微纳光栅 —— 高端光学与精密传感的核心元件

微纳光栅是指周期结构在微米至纳米级别的光学衍射元件，通过精密加工在金属表面形成规则排列的微细栅线或沟槽，实现对光的衍射、分光、调制与偏振控制。作为光学系统的 “精度核心”，微纳光栅是光电编码器、角度传感器、光谱分析仪、AR/VR 光波导、激光雷达等设备的关键零部件，其栅线精度、周期均匀度、表面粗糙度、衍射效率 直接决定整机的测量精度、响应速度与稳定性。

随着智能制造、光电通信、半导体与消费电子产业的高速发展，市场对微纳光栅的精度需求已从微米级迈向纳米级，同时要求更高的衍射效率、更好的环境稳定性与更长的使用寿命。南通卓力达深耕精密金属加工二十余年，依托精密电铸 + 精密蚀刻 双工艺技术优势，专注研发与制造高精度金属微纳光栅、光栅码盘，为国内外 300 + 高端制造企业提供稳定可靠的核心元件，是行业内公认的源头实力厂家。

二、微纳光栅核心基础认知

2.1 微纳光栅定义与分类

微纳光栅是以金属（镍、镍钴合金、不锈钢、铜等）为基材，通过精密加工技术制作的周期性微纳光学结构，周期范围通常在50nm–100μm 之间。按结构形式可分为：

·透射式微纳光栅 ：栅线透光、间隙遮光，适用于光电编码器、光学测量仪器；

·反射式微纳光栅 ：栅线反射、间隙吸光，适用于激光雷达、光谱分析、AR/VR 光波导；

·相位型微纳光栅 ：通过沟槽深度调制光相位，衍射效率更高，适用于高端激光系统。

按应用场景可分为光栅码盘（编码器用）、衍射光栅（光学仪器用）、偏振光栅（光通信用）、结构色光栅（防伪显示用）四大类。

2.2 微纳光栅核心技术参数（量化指标）

卓力达微纳光栅采用全流程数据化管控，核心参数优于行业标准：

·栅线周期精度：±0.1μm （常规 ±0.5μm），周期均匀度 ≥99.5%；

·栅线线宽：5μm–50μm 定制，最小线宽可达2μm ；

·表面粗糙度：Ra≤0.05μm ，光学反射 / 透光性能稳定；

·光栅厚度：0.02mm–0.2mm 可控，超薄件无变形；

·衍射效率：可见光波段 ≥85%，红外波段≥90%；

·耐温范围：-40℃～150℃ ，宽温环境下尺寸变化≤0.001mm ；

·材质硬度：镍钴合金 HV 500–700，耐磨寿命是普通金属的 3–5 倍。

三、微纳光栅主流制造工艺与核心优势

3.1 精密蚀刻工艺（中高精度、低成本优选）

采用光化学湿法加工，流程为：菲林制版→基材预处理→精密曝光显影→可控蚀刻→清洗钝化→全检 。通过精准控制药水浓度、喷淋压力与蚀刻时间，在金属表面均匀去除多余材料，完整复刻微纳栅线图案。

·核心优势：无机械应力、无毛刺、边缘光滑 ；开模成本低、改图灵活，48 小时快速打样 ；适配 0.03–0.3mm 薄型光栅，批量一致性好；

·适用场景：增量式光栅码盘、通用光学编码器、中低端光谱仪器。

3.2 精密电铸工艺（超高精度、高密度专属）

依托电化学沉积原理，以高精度光刻母模为基底，采用脉冲 - 超声复合电铸技术 ，使镍钴合金离子均匀逐层沉积，一体成型纳米级栅线结构。脱模后形成独立完整的微纳光栅，全程无拼接、无变形。

·核心优势：栅线精度 ±0.1μm、周期均匀度 99.5% ；一体成型，圆度 / 同心度≤2 角秒 ，高速旋转无抖动；镍基合金硬度高、耐磨抗腐蚀，使用寿命提升 5 倍；深宽比可达 10:1，适配高密度、高衍射效率场景；

·适用场景：绝对值光栅码盘、 AR/VR 衍射光波导、激光雷达、半导体检测设备。

四、微纳光栅全行业应用场景

4.1 光电编码器与伺服控制

作为光栅码盘核心元件，用于工业机器人、数控机床、伺服电机的角度 / 位移 / 转速检测，定位精度可达±1角秒 ，保障设备高速、精准运行。

4.2 AR/VR 与光学显示

用于衍射光波导的耦合 / 出瞳光栅，将微投影光耦合进波导并均匀出瞳至人眼，衍射效率≥85% ，助力 AR 眼镜轻薄化、高清化。

4.3 激光雷达与传感测量

作为激光发射 / 接收端的分光元件，实现光束精准控制与回波信号处理，测距精度可达毫米级 ，适配自动驾驶、工业检测、测绘遥感场景。

4.4 半导体与精密光学仪器

用于光刻机、晶圆检测设备、光谱分析仪的分光与定位，纳米级精度满足半导体制造严苛要求，提升检测效率与良率。

4.5 光通信与生物医疗

作为光通信波分复用器的滤波元件，提升光纤容量；用于生物医疗 SPR 传感器，实现单分子 / 病毒高灵敏度检测（灵敏度 10⁻⁹mol/L）。

五、为什么选择南通卓力达：微纳光栅源头实力厂家

5.1 20 年技术深耕，双工艺全链条自主可控

卓力达 2000 年建厂，2015 年建成 40000㎡现代化工业园，深耕精密电铸与蚀刻技术 20 余年，是江苏省 “专精特新” 中小企业。拥有独立光刻、电铸、蚀刻、表面处理、检测车间，微纳光栅从设计、制版、加工到检测全程自主生产，无外协中转 ，规避品质偏差与交期延误，批量不良率 **＜0.1%**。

5.2 纳米级精度管控，高端设备 + 严苛品控

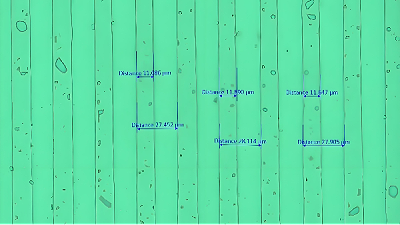

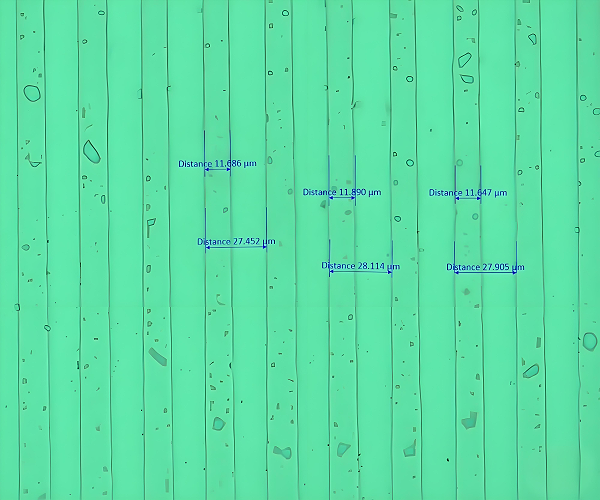

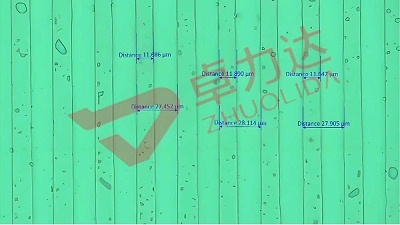

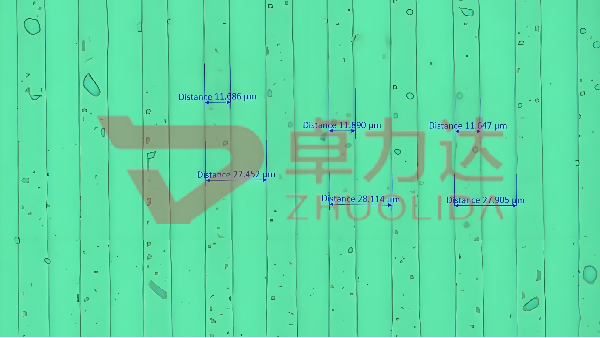

配备激光干涉仪、二次元影像仪、高倍金相显微镜、粗糙度仪、盐雾试验机等精密设备，对光栅周期、线宽、表面粗糙度、衍射效率、耐温耐磨性能进行全项检测。遵循 ISO9001 质量体系，每片产品均附 专属检测报告，全程质量可追溯，栅线精度稳定控制在 ±0.1μm ，满足高端场景需求。

5.3 定制化能力突出，适配多元场景需求

支持透射 / 反射 / 相位型 微纳光栅定制，可按需设计栅线周期、线宽、厚度、外形尺寸与开孔率；针对超薄件、异形件、高密度光栅，优化工艺参数，解决薄件变形、栅线不均、衍射效率低 等痛点。48 小时快速打样，常规订单 7 天交付 ，小批量（10 片起）与大批量（月产 10 万片）均可高效适配。

5.4 材质与工艺优化，使用寿命与性能双提升

选用高纯镍（Ni≥99.9%）、镍钴合金、316 不锈钢、T2 紫铜 等优质基材，搭配自主研发的脉冲 - 超声复合电铸工艺 与表面钝化处理，提升光栅耐磨、抗氧化、抗油污、耐酸碱 性能。宽温环境下尺寸稳定，使用寿命较常规产品提升 3–5 倍 ，有效降低客户更换成本与停机损失。

5.5 全周期技术服务，合作省心高效

专业技术团队 7×24 小时对接，提供图纸优化、工艺选型、光学仿真、安装调试 全流程技术支持；售后团队 24 小时响应、48 小时出具整改方案，保障客户设备稳定运行。服务国内外多家编码器、光学仪器、半导体头部企业，案例经验丰富，报价透明合理，支持小批量打样与大批量长期战略合作。

六、结语

随着光电技术与高端制造产业的持续升级，微纳光栅 作为光学系统的核心元件，其精度与性能已成为影响设备竞争力的关键因素。南通卓力达始终以技术创新为核心，以品质管控为基础，深耕微纳光栅领域，凭借纳米级精度、全流程自主产能、灵活定制能力与全周期服务 ，为光电编码器、 AR/VR、激光雷达、半导体等行业提供高精度、高稳定、高性价比的微纳光栅解决方案。

无论您需要常规精度的光栅码盘，还是超高密度、高衍射效率的定制化微纳光栅，卓力达都能精准适配需求，成为您长期可靠的合作伙伴。欢迎咨询图纸报价、样品打样与长期批量合作，携手推动精密光学与微纳制造技术升级。
