精密掩膜片｜光刻掩模版 / 光罩 微米级图形转移定制加工

一、引言

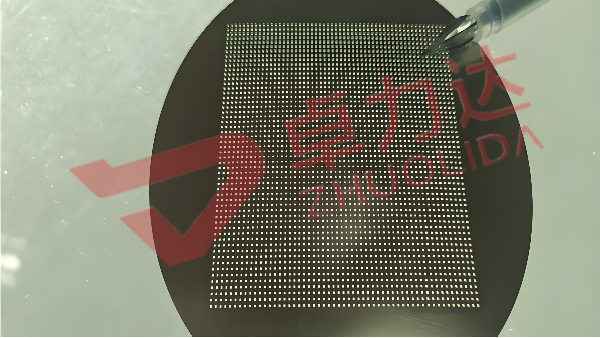

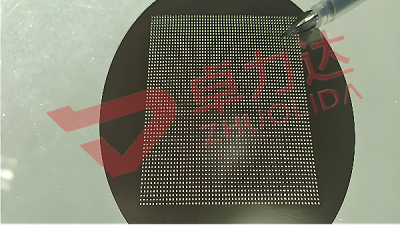

掩膜片（又称光罩、光刻掩模版，英文 Photomask）是半导体、平板显示、微机电系统（MEMS）及精密光学制造的核心 “图形母版”。它以石英 / 玻璃为基板，表面镀制铬等遮光层，通过精密光刻与蚀刻形成微米级电路或功能图案。在光刻工艺中，掩膜片将设计图形精准转移至硅片、玻璃或金属基材，直接决定终端产品的线宽精度、良率与稳定性。南通卓力达深耕精密加工近 20 年，专注高精密掩膜片研发与量产，适配半导体、光伏、工控、医疗等多领域需求，提供从图纸优化、基材选型到蚀刻电镀、检测交付的一站式解决方案。

二、掩膜片核心结构与材质选择

2.1 基本结构

掩膜片由基板 与遮光层 组成，部分高端产品增加防反射层与防静电保护膜：

· 基板：主流选用高纯度石英玻璃 （低热膨胀系数、高透光率），低端场景可用苏打玻璃、硼硅玻璃。

· 遮光层：采用高纯铬（Cr）  镀层，遮光性强、附着力好、耐腐蚀，厚度通常为 0.1–0.2μm。

· 功能层：按需镀制防反射层（降低光散射）、防静电层（避免静电损伤）。

2.2 常用材质与适用场景

· 石英掩膜片：热膨胀系数低（ ≤5ppm/℃），适配高精度光刻、高温 / 强光环境，用于半导体芯片、 OLED 显示、MEMS 传感器。

· 金属掩膜片（镍 / 铬 / 不锈钢）：延展性好、强度高，适配厚膜光刻、蒸镀 / 溅射工艺，用于光伏电极、SMD 封装、光学元件。

· 玻璃掩膜片：成本适中，适配低精度 PCB、普通蚀刻、教学实验场景。

卓力达可根据客户线宽要求、使用环境、预算定制材质方案，兼顾精度与成本。

三、精密掩膜片制造工艺流程

卓力达掩膜片采用激光直写 / 电子束光刻 + 精密蚀刻 + 真空镀膜 + 全检 流程，确保微米级精度：

1. 图纸优化与数据处理 ：接收 CAD/GDS 文件，进行光学邻近校正（OPC ）、图形拆分，避免衍射失真。

2. 基板清洗与预处理 ：石英基板经超声波 + 酸洗 + 等离子清洗，去除杂质，保证镀层附着力。

3. 匀胶与曝光 ：均匀涂布光刻胶，采用激光直写（LDI）或电子束光刻机，将图形写入光刻胶。

4. 显影与蚀刻 ：显影露出铬层，通过湿法 / 干法蚀刻精准去除多余铬层，形成透光 / 遮光图案。

5. 后处理与镀膜 ：去胶、清洗、钝化，按需镀防反射层、防静电膜，提升耐用性。

6. 全项检测 ：采用 AOI 光学检测仪、CD-SEM 线宽测量仪、平整度测试仪，检测图形完整性、线宽精度（±0.01mm）、套刻精度、缺陷率，合格后包装出货。

四、核心功能与行业应用

4.1 核心功能

· 图形精准转移 ：微米级（最小 5μm）线宽与间距，边缘锐利无毛刺，套刻精度高。

· 高遮光 / 透光性 ：铬层遮光率≥99.9%，石英透光率 ≥90%，保证光刻对比度。

· 尺寸稳定耐用 ：低热膨胀、抗老化、耐酸碱，高温高湿环境下不变形、不脱层，使用寿命长。

· 适配多工艺 ：兼容紫外（UV）、深紫外（DUV ）光刻，适配蚀刻、电镀、蒸镀、溅射等制程。

4.2 主流应用领域

· 半导体微电子 ：芯片电路光刻、引线框架、微型端子图形转移。

· 平板显示（FPD） ：LCD/OLED 像素定义、触控面板线路、偏光片图形。

· 光伏新能源 ：太阳能电池电极图形、光伏网版、导电膜光刻。

· MEMS 与传感器 ：微型压力传感器、加速度计、生物芯片微结构制造。

· 精密光学 ：衍射光学元件（DOE）、微透镜阵列、光栅码盘光刻。

· 工控与医疗 ：精密蚀刻零件、金属码盘、医疗器械微型结构加工。

五、为什么选择南通卓力达掩膜片

5.1 20年精密加工积淀，技术成熟可靠

卓力达深耕蚀刻与精密加工近 20 年，2015 年建成南通产业园，拥有ISO9001/14001/TS16949 认证及多项专利，是 PCMI 世界蚀刻协会成员，技术同步国际前沿。自研光学校正工艺 ，有效减少光学邻近效应，图形转移精度高，助力客户提升良率。

5.2 高精度制程，微米级稳定输出

引进进口激光直写机、电子束光刻机、AOI 检测设备 ，线宽精度可达 **±0.01mm**，最小线宽 5μm，边缘垂直度好、真圆度高。恒温恒湿车间管控，严控药水浓度、电流、温度，批量产品一致性稳定，解决薄件变形、微孔堵孔、镀层脱落等行业痛点。

5.3 全产业链配套，一站式高效交付

卓力达同时具备掩膜片制造、精密蚀刻、电铸、电镀、喷粉 完整产能，工件从图纸到成品一站式完成，无需外协，工艺衔接顺畅，尺寸匹配精准。支持小批量打样（1–10 片）、中批量试产、大批量量产 ，打样周期 3–5 天，量产周期 7–15 天，紧急订单可加急排产。

5.4 严苛品控，质量体系完善

建立全流程质量追溯体系，从基材入库到成品出货，每环节可追溯。配备膜厚测试仪、盐雾试验机、附着力测试仪、金相显微镜 ，全批次抽检，外观、尺寸、性能逐项达标，不良率低，长期供货稳定。

5.5 定制化服务，技术一对一支持

专业掩膜片设计团队，提供图纸优化、材质选型、工艺匹配一站式技术方案，支持特殊图形、相位调整（ PSM）、OPC 定制。报价透明合理，售后快速响应，24 小时内解决异常，全方位配合客户研发与生产计划。

5.6 环保合规，可持续供货

生产线环保手续齐全，废水废气规范化处理，达标排放，不受环保政策限制，可持续稳定接单，保障客户长期不断货、不延期。

六、结语

掩膜片作为精密制造的 “微米级画笔”，其品质直接决定高端产品的精度与竞争力。南通卓力达以技术创新、精密制程、严苛品控、贴心服务 为核心，专注高精密掩膜片定制加工，助力半导体、显示、光伏、 MEMS 等行业客户提升产品竞争力。欢迎咨询图纸评估、样品打样、批量报价与长期战略合作，卓力达竭诚为您提供优质的掩膜片解决方案。
