如何用调整垫片调整轴承的轴向间隙及齿轮的位置?

作者: 编辑: 来源: 发布日期: 2018.08.28
信息摘要:
调整垫片常用于电子仪器,模具制造,精密机械,五金零件,机械零件,冲压件,小五金制造。模具维修,模具测量间隙和因机械老化时出现晃动,摇摆及不稳…

调整垫片常用于电子仪器,模具制造,精密机械,五金零件,机械零件,冲压件,小五金制造。模具维修,模具测量间隙和因机械老化时出现晃动,摇摆及不稳定现象时,可采用本产品来解决机台维修问题。那么如何用调整垫片调整轴承的轴向间隙及齿轮的位置呢?

轴承间隙的调整:

1、采取加减轴承盖与机座间的调整垫片进行调整。在轴承端盖与轴承座端面之间填放一组软材料(软钢片或弹性纸)垫片;调整时,先不放垫片装上轴承端盖,一面均匀地拧紧轴承端盖上的螺钉,一面用手转动轴,直到轴承滚动体与外圈接触而轴内部没有间隙为止;这时测量轴承端盖与轴承座端面之间的间隙,再加上轴承在正常工作时所需要的轴向间隙;这就是所需填放垫片的总厚度,然后把准备好的垫片填放在轴承端盖与轴承座端面之间,拧紧螺钉。

2、利用安装在轴承盖上的螺钉推动压在轴承外圈上的压盖进行调整。齿轮位置的调整:因齿轮与轴的安装形式大都是采用一端为轴肩或台阶定位,另一端的定位主要采用隔套,所以齿轮的位置只有通过加减隔套的长度来调整。

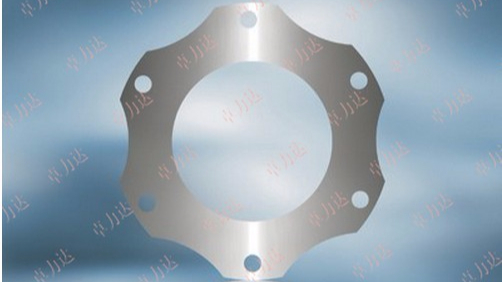

如何用调整垫片调整轴承的轴向间隙及齿轮的位置?


调整垫片的材料为原装进口不锈钢经热处理精磨加工制成,具有精密度高,拉力度强,光洁度好,有韧性,不易折断的特点。采用传统的冲压工艺来加工生产的话,会使得生产出来的调整垫片工艺粗糙,变形,公差大,而且精密度不高。从而影响了调整垫片的使用功能。然而蚀刻加工就恰好弥补了冲压的这些缺陷。因为蚀刻加工的优点就是生产出来的产品线条均匀,无毛刺,无缺口,无压点,产品不变形,不改变产品的材料性质,不影响产品的功能,精确度高。并且在生产过程中,新产品蚀刻设计开发变更灵活,可以按设计人员的设计要求进行任意更改,成本低,开模费低,模版的制作周期短。

卓力达是订制各类精密金属垫片、开槽垫片、垫圈、机械垫片、电机调整垫片、组合厚度垫片组、超薄垫片、轴承座调整垫片的厂商。我们订制的调整垫片垫圈厚度薄为0.02mm,大加工尺寸为800mm,是为数不多能订制特殊、超薄、超宽、大型、非标垫片垫圈的供应商。
