金属码盘的工作原理是什么？

在现代工业自动化领域，精密测量与控制技术是核心环节，而金属码盘作为光电编码器的关键部件，其性能直接影响整个系统的精度与可靠性。许多工程师和采购人员对金属码盘的工作原理感到好奇。作为金属码盘的制造商，卓力达金属科技有限公司将为您深入解析这一精密元件的技术奥秘。

什么是金属码盘？

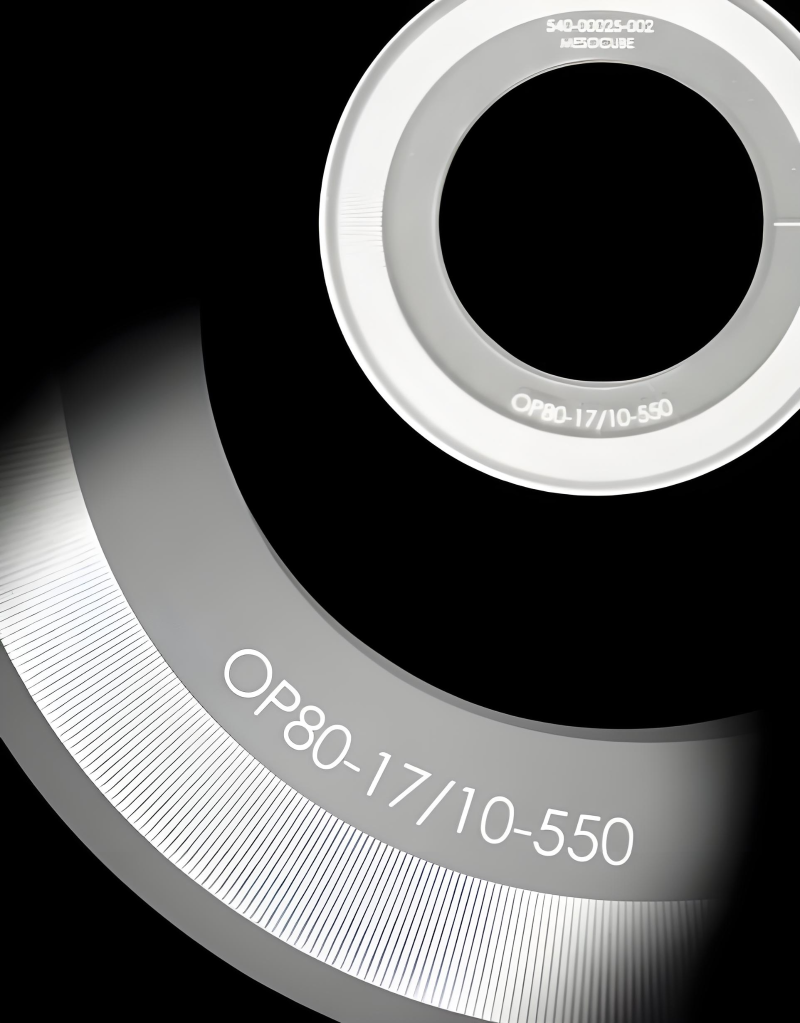

金属码盘是一种通过光刻、蚀刻等精密工艺在金属基板上制作出准确图形的高精度位置传感器元件。其主要材质包括不锈钢、因瓦合金等具有优异热稳定性和机械强度的金属材料，能够在恶劣工业环境下长期稳定工作。

金属码盘的工作原理

金属码盘的工作原理基于光电转换技术。码盘上准确排列着数百至数万个透光与不透光的栅格，这些栅格呈同心圆分布，形成增量式或绝对式的编码模式。

当码盘安装在旋转轴上时，它会随着轴一起转动。码盘一侧设有红外LED光源，另一侧则对应放置光电探测器。当光源照射旋转的码盘时，码盘上的栅格会周期性地遮挡光线，导致光电探测器接收到的光强度发生规律性变化。

这种光强度变化被转换为电信号，经过编码器内部电路的处理，最终输出为方波脉冲信号或数字位置信息。系统通过计算脉冲数量或解析绝对位置代码，即可准确确定转轴的角位移、转速甚至转向。

增量式金属码盘通过A、B两相信号的相位差判断旋转方向，Z相提供零位参考；而绝对式金属码盘的每个位置都有相应的编码，即使断电也能保持位置记忆。

金属码盘的技术优势

与传统玻璃码盘相比，金属码盘具有明显优势：优异的抗冲击振动性能、极低的热膨胀系数保证宽温范围内的测量一致性、优异的耐用性延长设备使用寿命。这些特性使金属码盘成为高要求工业应用的理想选择。

卓力达金属科技有限公司采用的光刻技术和精密蚀刻工艺，使得生产的高精度金属码盘具有分辨率高、信号稳定、寿命长的特点，广泛应用于伺服电机、机器人、数控机床、航空航天和精密仪器等领域。

通过持续的技术创新和工艺改进，卓力达致力于为客户提供优异的金属码盘产品和技术解决方案，助力中国智能制造升级。欢迎需要高可靠性金属码盘的客户联系我们，获取技术产品咨询和技术支持。
