微纳光栅技术创新,赋能VR未来

作者: 编辑: 来源: 发布日期: 2025.04.22
信息摘要:
微纳光栅是一种具有微米或纳米级精细结构的衍射光学元件,通过光的衍射和干涉原理,实现对光波的准确控制。其制造需要极高的精度,通常采用电子束光刻…

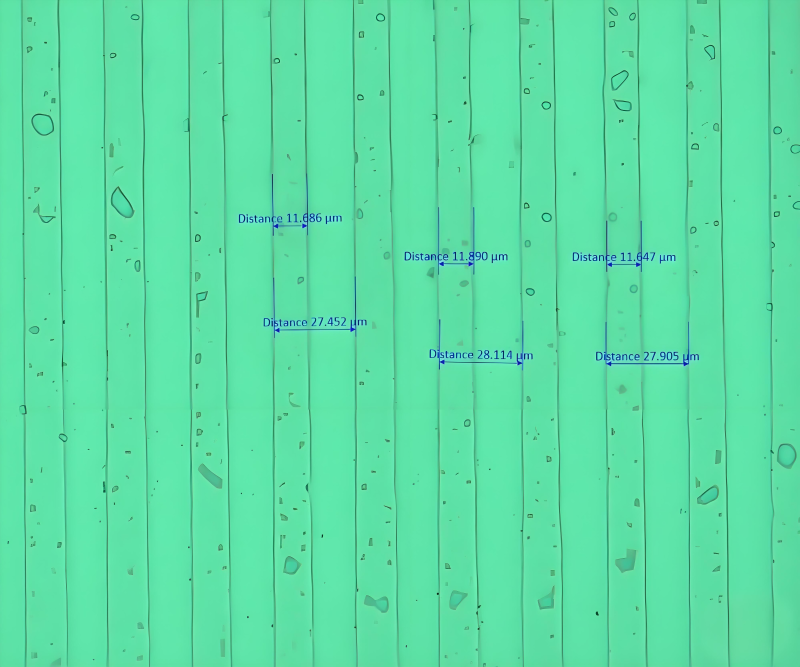

微纳光栅是一种具有微米或纳米级精细结构的衍射光学元件,通过光的衍射和干涉原理,实现对光波的准确控制。其制造需要极高的精度,通常采用电子束光刻、激光干涉光刻或纳米压印等工艺。

1.核心优势与应用

光学成像与显示:微纳光栅可大大提升光学系统的分辨率和对比度,尤其在VRAR 设备中,用于制造高分辨率的光学元件,提供更清晰、更逼真的视觉体验。

光通信:用于波长选择和信号调制,提高数据传输效率和可靠性。

激光技术:实现激光器的准确控制和模式优化,提升输出稳定性和效率。

VR领域的应用尤为突出:

高分辨率显示:提升视觉清晰度和沉浸感。

轻薄设计:纳米级结构使光学元件更薄、更轻。

宽视角:优化设计实现更宽的视角。

低功耗:有效光控制降低能耗,延长电池续航。

2.卓力达的优势

作为精密金属加工和光学元件制造领域的企业,卓力达在微纳光栅的加工制造方面具有以下优势:

1.完善工艺:采用电子束光刻和纳米压印技术,实现纳米级精度。

2.定制化服务:提供从设计到制造的定制化和解决方案。

3.严格质控:完善的质量控制体系,确保产品性能好。

4.技术创新:持续研发,提升产品性能和应用范围。

5.速度生产:具备生产能力,确保及时交付。

结语

微纳光栅正在为VR及其他高科技应用带来革命性变化。卓力达凭借其技术优势,致力于提供高性能微纳光栅产品,助力光学应用领域的创新发展。如需更多信息,请联系卓力达金属科技有限公司。
