掩膜片的制作流程是怎样的？

在半导体、显示屏及精密电子制造领域，掩膜片（Photomask）作为关键的光刻模板，直接影响产品的精度与良率。作为行业前列的金属精密加工企业，卓力达金属科技有限公司凭借制造工艺和严格的质量管控，为客户提供高精度、高稳定性的掩膜片产品。本文将详细介绍掩膜片的制作流程，带您了解这一精密工艺的核心环节。

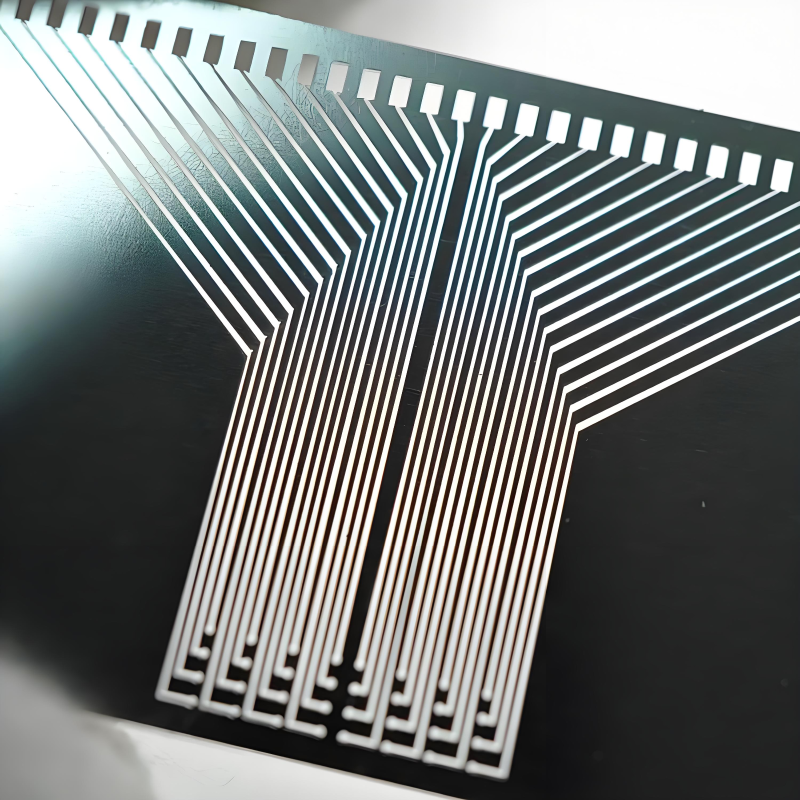

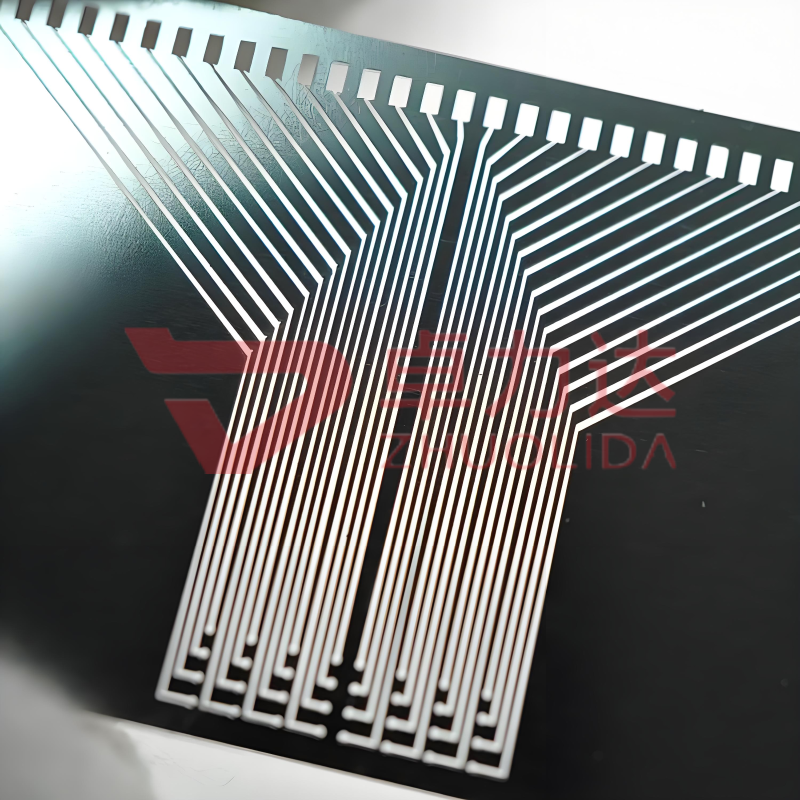

1. 材料选择与基板处理

掩膜片的基板通常采用高纯度石英玻璃或金属合金，以确保低热膨胀系数和高透光性。卓力达金属科技精选优异材料，并通过精密研磨和抛光技术，使基板表面达到纳米级平整度，减少后续光刻过程中的误差。

2. 镀膜工艺

在基板表面均匀涂覆一层光刻胶（如正胶或负胶），并通过旋转涂布（Spin Coating）技术确保胶层厚度一致。随后，采用真空镀膜技术沉积铬（Cr）或其他金属薄膜，以形成遮光层，这一步骤直接影响掩膜图形的精度和对比度。

3. 光刻与图形曝光

利用高精度激光直写或电子束光刻设备，将设计好的电路图案转移到光刻胶层上。卓力达金属科技采用的电子束光刻（EBL）技术，可实现亚微米级图形精度，满足高端半导体和微电子制造的需求。

4. 显影与蚀刻

曝光后的基板经过显影液处理，去除未固化的光刻胶，露出需要蚀刻的金属层。随后，通过干法蚀刻（如离子束蚀刻）或湿法蚀刻工艺，准确去除多余金属，形成最终的掩膜图形。

5. 清洗与缺陷检测

完成蚀刻后，掩膜片需经过严格的清洗流程，去除残留的化学物质和微粒。卓力达金属科技采用自动光学检测（AOI）系统和电子显微镜（SEM）进行全检，确保图形无缺陷、边缘清晰，符合客户的技术要求。

6. 保护膜贴合与最终检验

为延长掩膜片的使用寿命，部分产品需贴附保护膜（Pellicle），防止灰尘污染。通过透光率测试、尺寸精度测量等多道质检程序，确保每片掩膜片均达到行业标准。

卓力达金属科技：精密掩膜片制造的行业

作为金属精密加工服务商，卓力达金属科技在掩膜片制造领域积累了丰富的经验，拥有高精度光刻、纳米级蚀刻及全自动检测等核心技术，可为客户提供定制化的解决方案。无论是半导体、FPD（平板显示）还是微机电系统（MEMS）领域，我们均能提供高可靠性的掩膜片产品，助力客户提升生产效率和产品良率。

如需了解更多掩膜片制作工艺或定制服务，欢迎联系卓力达金属科技有限公司，我们将竭诚为您提供技术支持！
