不少传感器研发团队在新品开发阶段常常遭遇各类工艺难题：微小光栅尺寸误差偏大，金属毛刺划伤光学镜片，薄板加工后变形偏移光路，开模成本抬高试样费用，产品改版周期漫长。想要稳定输出精准的光电信号，不锈钢码盘生产必须建立完整的工艺管控链路，从基材筛选、光刻成像、蚀刻参数调试到表面防锈防护层层把控，规避各类加工不良。

一、精密蚀刻不锈钢码盘加工工艺原理

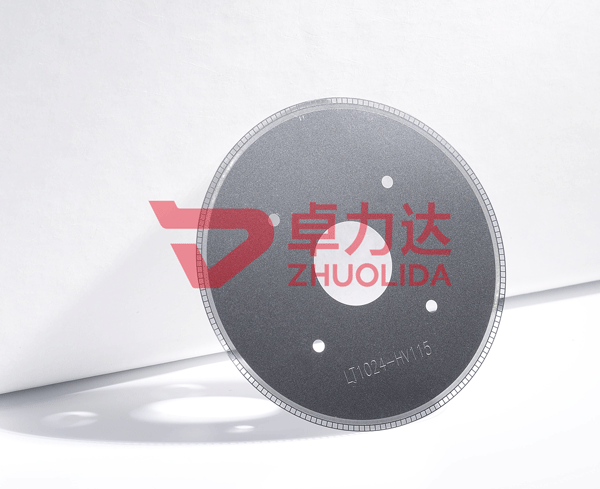

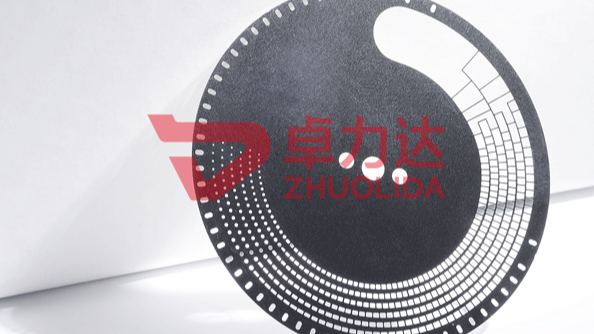

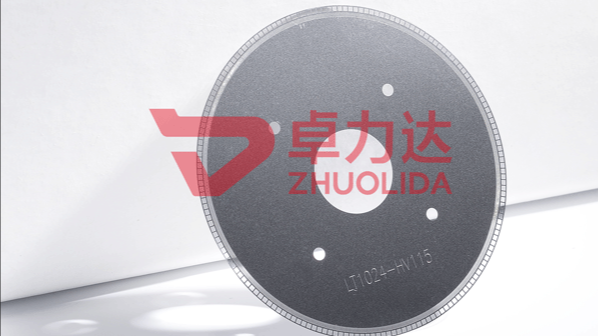

蚀刻不锈钢码盘 选用高平整度不锈钢薄片作为基材，采用光化学无应力减材成型工艺。整套工序包含板材整平脱脂、干膜贴合、LDI 高精度直写曝光、图形显影定型、双面均衡喷淋恒温蚀刻、脱膜纯水多级清洗、钝化防锈处理，最后完成微米级尺寸检测与分切加工。 整个生产过程不存在机械冲裁作用力，板材不会残留内应力，光栅齿缝侧壁光洁垂直，无需额外打磨去毛刺。该工艺不需要定制昂贵的五金模具，无论是多圈增量式光栅、带基准位的绝对值码盘，还是微型小外径超薄码盘，都可以依托图纸快速加工。修改产品设计仅需调整图形文件，改样成本更低，交付周期更短，适配传感器快速迭代的研发节奏。

二、蚀刻不锈钢码盘对比传统加工的核心优势

第一，图形精度稳定可控。蚀刻工艺严格管控微米级线宽公差，整圈光栅齿距保持高度统一，光电脉冲输出平稳，有效减少信号误触发、数据跳变等故障。第二，边缘光洁无毛刺。化学成型的光栅内壁光滑洁净，无金属碎屑，不会磨损光源与感光芯片，延长编码器使用寿命。第三，无应力不易变形，薄板成品平整度优异，装配后光路不会偏移，保障设备长期测量稳定。第四，定制灵活度高，可自定义外径、光栅圈数、定位孔、半蚀刻标记与特殊基准结构，适配不同型号编码器。第五，防腐性能优异，钝化处理后的不锈钢码盘抗氧化防锈，可适应工厂潮湿、多粉尘的复杂工业工况。

三、传统加工方式存在的短板

冲压加工适合大齿距、低精度码盘，细微光栅容易崩齿、板材受挤压变形，模具改版成本高，不适合多版本快速打样；激光切割成型的光栅边缘存在氧化熔渣，后处理难度大，大批量生产性价比偏低；线切割加工效率极低，仅适合单件实验试样，无法支撑规模化量产。在高端精密光电设备领域，蚀刻工艺兼顾高精度、高良率与量产性价比，竞争优势更加突出。

四、蚀刻不锈钢码盘主流应用场景

精密蚀刻不锈钢码盘 广泛应用于光电编码器、伺服电机、旋转角度传感器、流量计、工业机器人关节模组、医疗检测仪器、光学测量设备等产品。可根据实际工况选用 304 或者 316L 不锈钢材质，同时配套整平、精密清洗、表面防护等深加工服务，直接交付成品组件。

五、卓力达不锈钢码盘定制服务

作为南通本地深耕精密蚀刻多年的源头厂家，卓力达专注高精度金属光栅、编码器不锈钢码盘 定制生产。工厂配备全自动智能蚀刻产线与万级洁净生产区域，搭载二次元影像仪、金相显微镜等全套精密检测设备，严格管控光栅尺寸与盘面平整度。从前期图纸 DFM 工艺评审、小批量试样，到稳定规模化量产提供一站式服务，减少多工序外协带来的品质波动，满足光电传感、自动化行业严苛的精密制造标准。依托南通优越的区位优势，快速对接长三角光电设备企业，缩短交付周期，为传感器厂商提供稳定可靠的不锈钢码盘定制解决方案。

高精度不锈钢码盘是国产自动化零部件实现进口替代的微小核心件，选择工艺成熟、品控完善的蚀刻源头厂家，才能保障传感器测量精度稳定，提升国产设备的市场竞争力。
