在光学测量、精密定位与光通信领域，电铸光栅是实现光束衍射、分光与编码的核心元件，凭借微米级栅线精度、高衍射效率、高稳定性 的特性，广泛应用于编码器、光谱仪、激光设备、轨道交通等高端设备，直接决定系统测量精度与长期可靠性。南通卓力达深耕精密电铸二十余年，专注提供高精度电铸光栅 定制研发与规模化生产服务，以自研脉冲电铸技术、全流程品控体系与稳定交付能力，助力各行业客户实现精密测量与控制升级。

一、电铸光栅核心定义与工艺原理

电铸光栅是采用光刻 - 电铸复合工艺 制造的周期性金属结构元件，以高纯镍、镍钴合金或镍磷合金为基材，通过金属离子在光刻母模表面定向均匀沉积一体成型，经脱模、表面处理后形成栅线均匀、边缘锐利的精密光栅卓力达。

其工艺原理为：

1.母模制备 ：通过高精度光刻（LDI 曝光）制作带周期性栅线图形的光刻胶母模，线宽精度可达±0.1μm

2.电铸成型 ：将母模置于超洁净氨基磺酸镍镀液中，精准控制电流密度（2–5A/dm² ）、温度（50–55℃ ）与搅拌速度，使金属离子均匀沉积于母模表面，形成与母模图形完全一致的金属光栅结构

3.后处理 ：脱模后进行黑化、钝化或镀金处理，提升光学性能与耐腐蚀性，最终获得无毛刺、无应力、栅线整齐的成品

相比传统机械刻划、激光蚀刻工艺，电铸工艺从根源上避免热影响区、机械应力与边缘锯齿问题，是高密度、高一致性、高稳定性光栅 的优选技术，可实现0.5μm以下超精细结构复刻。

二、卓力达电铸光栅核心技术参数（数据化呈现）

作为精密光学与测量核心部件，卓力达电铸光栅各项参数达行业先进水平，关键指标如下：

表格

三、主流应用场景，覆盖多领域精密测量需求

电铸光栅凭借高精度、高一致性、高稳定性的综合优势，广泛应用于对测量精度与环境适应性要求严苛的场景：

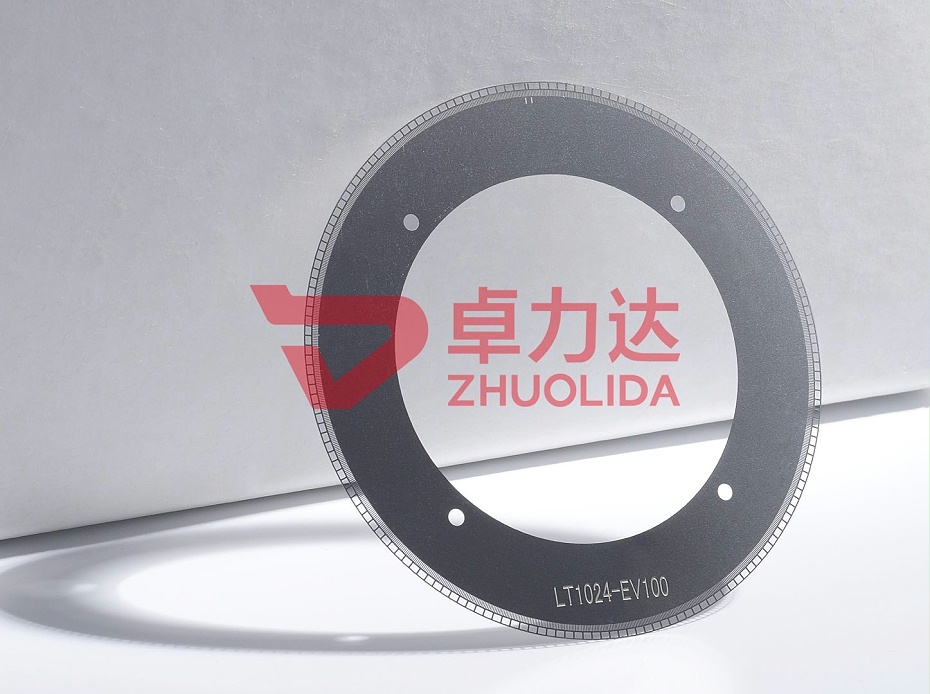

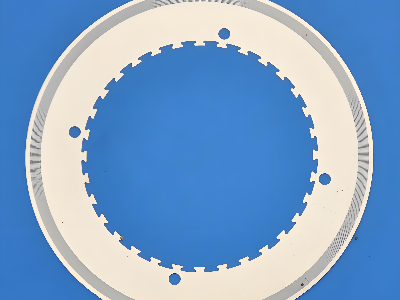

光学编码器领域：绝对式 / 增量式编码器核心码盘，适配 5nm 级精密定位系统，栅线密度可达 6000线/mm ，助力设备实现0.1μm 级定位精度，广泛应用于半导体光刻机、高端数控机床、工业机器人

光谱分析领域：光谱仪分光元件，采用高反射率黑化处理，反射率 ≤ 5% ，杂散光抑制效果显著，提升光谱分辨率与信噪比，适配原子吸收光谱仪、拉曼光谱仪等高端分析设备

激光与光通信领域：激光分束器、光开关核心部件，实现光束精准分光与耦合，耐高功率激光（ ≤ 500W ）照射不变形，适配光纤通信、激光雷达、激光加工设备

轨道交通领域：列车测速系统光栅网片，厚度0.03–0.1mm ，抗振动性能提升 3 倍，适应高频振动环境，确保列车运行安全与精准测速

精密仪器与科研：显微镜、光学传感器、天文仪器核心元件，实现光束精准调控与信号采集，保障仪器测量精度与数据可靠性

四、为什么选择南通卓力达？五大核心优势 + 数据支撑

1. 技术深耕，工艺领先，精度行业标杆

卓力达专注精密电铸二十余年，掌握脉冲 - 超声复合电铸技术 与专属氨基磺酸镍镀液配方，突破传统工艺瓶颈。自主研发超洁净镀液控制系统，金属杂质含量＜1ppm ，镀液温度波动 ≤ ±0.3℃，从源头保障沉积均匀性。相比传统工艺，栅线周期误差从 ±0.5μm 降至±0.1μm，线宽CV值＜ 2%，精度与一致性显著优于行业标准。

2. 全流程自研，定制化强，交付高效

拥有光刻 - 电铸 - 表面处理 - 检测 全产业链生产线，自有3000㎡净化车间，配备进口LDI 曝光机、全自动卷对卷电铸产线、二次元影像仪、AI 质检系统等先进设备，可快速响应客户定制需求。从图纸确认、母模开发、样品试制到批量生产，最快7天交付样品 ，批量订单月产能达10 万片 ，兼顾小批量定制与规模化供货。

3. 严苛品控，全检保障，性能稳定可靠

建立三级质检体系，原材料进厂检测、生产过程巡检、成品全检，每片产品均通过二次元尺寸检测、栅线边缘垂直度检测、反射率检测、平面度检测、寿命测试 等 12 余项检测项目。引入 AI 视觉检测系统，可识别 0.1μm 级微小缺陷，避免不良品流出。产品通过 ISO9001、ISO14001、IATF16949 等体系认证，符合 RoHS、REACH 环保标准，质量可追溯。

4. 成本优化，高性价比，长期合作价值高

规模化生产后单片成本显著降低，长期批量订单单价较进口产品低40%–60%。产品寿命是玻璃光栅的 3倍以上，减少设备维护与更换成本，助力客户降低综合运营成本，提升投资回报率。材料利用率超 95%，废料产生量减少 60%，所有金属废料均可100% 回收再生，绿色环保且进一步控制成本。

5. 一站式服务，技术赋能，全程无忧

提供设计 - 研发 - 生产 - 售后 一站式服务，专业技术团队可协助客户优化产品设计，提升光学性能、降低成本。免费提供样品测试、技术咨询、安装指导等服务，全天候响应客户需求，售后问题 24 小时内解决，为客户生产稳定保驾护航。

五、总结

电铸光栅作为高端光学测量与控制的核心元件，其精度、一致性与稳定性直接影响设备性能与效率。南通卓力达凭借二十余年精密电铸技术积累、先进的生产设备、严苛的品控标准、强大的定制化能力与一站式服务 ，为客户提供高精度、高一致性、高性价比的电铸光栅解决方案，产品性能达到国际先进水平，助力各行业客户实现精密制造升级。

我们坚持以客户需求为核心，持续技术创新，优化产品性能与服务体验，致力于成为国内领先、国际知名的精密电铸产品供应商。如需了解更多电铸光栅参数、定制方案或样品测试，欢迎随时联系南通卓力达，期待与您携手合作，共创精密制造新未来！
