在工业自动化、精密测量与运动控制领域，反射码盘 作为光电编码器的核心传感部件，凭借非接触式测量、高分辨率与强环境适应性，成为伺服电机、工业机器人、半导体设备等高端装备实现精准角度与位置反馈的关键组件。南通卓力达深耕精密电铸与蚀刻加工二十余年，专注定制微米级高精度反射码盘，以双工艺技术优势、严苛质量管控与稳定批量产能，为全球客户提供高精密、高耐磨、高一致性的反射码盘解决方案，助力工业 4.0 时代高端装备的精度升级与可靠运行。

一、反射码盘核心定义与工作原理

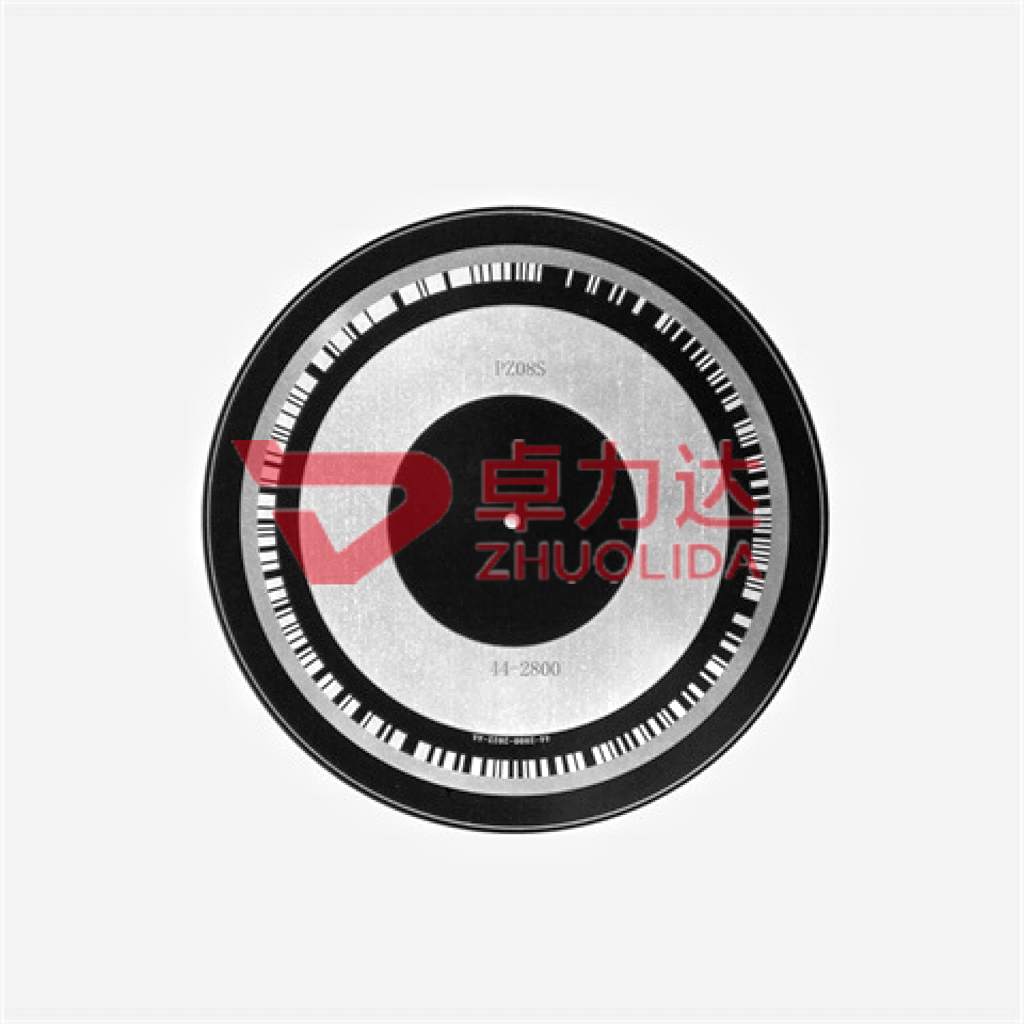

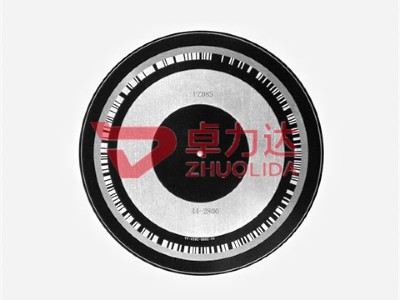

反射码盘 是基于光学反射原理工作的金属基光学编码器件，核心由带高精度光栅编码图案的金属反射盘与光电检测系统组成。其工作原理为：红外发光二极管发射光线至码盘表面，码盘反射区将光线反射回光电探测器，非反射区则吸收光线；当码盘随转轴旋转时，探测器捕捉反射光的明暗交替变化，将光信号转换为电脉冲信号，最终通过解码算法换算出旋转角度、转速与位置信息，实现非接触式高精度测量。

相较于传统透射式码盘，反射码盘的传感器与码盘同侧布置，无需两侧开孔，结构更紧凑、安装更便捷，尤其适配微型化、轻量化编码器设计；相比玻璃码盘，金属基反射码盘抗冲击、抗振动性能更优，可承受 50G 冲击，不易碎裂变形，更适合油污、粉尘、高振动的复杂工业工况。

二、卓力达反射码盘核心技术参数（精准可控）

南通卓力达依托自研电铸与卷对卷连续蚀刻双工艺，实现反射码盘全参数精准定制，核心指标均优于行业通用标准，关键参数如下：

1.材质与厚度 ：采用日本进口 SUS304/316 不锈钢、镍钴合金等优质材料，常规厚度 0.05mm-0.3mm，支持 0.03mm 超薄定制，适配微型编码器轻量化需求。

2.精度指标 ：线宽精度可达 ±0.5μm （高端定制），常规 ±1μm ，最小线宽 0.05mm ；码道间距精度 ±1μm ，边缘光滑无毛刺；圆度≤0.01mm ，同心度≤0.003mm ，平面度≤0.02mm ，高速旋转径向跳动小。

3.光学性能 ：采用真空镀膜与特殊表面处理，反射率可达 95% 以上，信噪比提升 40% 以上，有效抑制环境光干扰，信号识别稳定无抖动。

4.环境适应性 ：工作温度范围 - 40℃ 至 150℃，热稳定性好，宽温环境下尺寸不易变形；表面采用类金刚石镀膜（DLC ）或硬质氧化处理，硬度达 HV2000 以上，盐雾测试＞ 1000 小时，耐磨耐腐蚀，寿命比普通码盘提升 3-5 倍。

5.编码规格 ：支持 10-1024 线增量式码道、格雷码绝对值码道定制，可半刻工艺添加客户 LOGO，适配不同分辨率测量需求。

三、卓力达反射码盘核心优势（四大核心竞争力）

1. 双工艺赋能，精度行业领先

卓力达是行业内少数同时掌握精密电铸 与连续蚀刻 双工艺的企业，两种工艺互补适配不同场景：电铸工艺一体无拼接成型，圆度、同心度优异，适合高转速、高分辨率场景；连续蚀刻工艺无机械应力，超薄材料不变形，批量一致性高，适合低成本规模化量产。公司引进美国进口蚀刻机、德国激光切割机与精密电铸设备，搭配 AI 视觉检测系统与激光干涉仪，全流程微米级管控，线宽误差控制在±0.001mm 以内，远优于普通码盘的±0.005mm，确保编码器输出信号无抖动。

2. 严苛质量管控，稳定性与一致性双保障

公司先后通过 ISO9001 质量管理体系、ISO14001 环境管理体系、汽车行业 TS16949 认证与高新技术企业认证，建立全流程质量管控体系。从原材料入库检测、光刻母模精度校准，到生产过程中 FPGA 仿真检测码道缺陷、相位差误差控制在 ±0.1°内，再到成品二次元影像仪精密检测，每一道工序都严格把关，产品缺陷率低于0.3%，远低于行业平均水平。同时，采用真空包装与防静电防护，避免运输过程氧化与损伤，确保每一件产品交付时性能稳定、尺寸精准。

3. 定制化能力突出，全场景适配

卓力达拥有专业研发团队，具备快速响应客户定制需求的能力。可根据客户的编码器型号、精度要求、安装空间与工况环境，定制不同材质、厚度、码道图案与尺寸的反射码盘，支持小批量样品快速打样（ 3 天交付）、大批量稳定供货（7 天批量交付）。无论是伺服电机用高分辨率码盘、工业机器人用超薄轻型码盘，还是半导体设备用耐高温码盘、医疗仪器用高洁净度码盘，均可提供专属解决方案，已累计服务全球300+工业自动化企业，定制化方案落地率达98% 以上。

4. 高效产能与高性价比，交付无忧

公司拥有标准化生产车间与卷对卷自动化产线，600×600mm 大尺寸加工能力，日产能达1000㎡，可同时加工数十个码盘，批量生产效率高。自研摩擦辅助电铸技术与环保蚀刻工艺，自建废水处理系统（回用率＞40%），在保证产品质量的同时，有效控制生产成本，为客户提供高性价比产品。成熟的供应链管理体系，24 小时快速响应客户咨询与售后问题，正常订单 7 天内交付，紧急订单可加急处理，助力客户缩短项目周期、抢占市场先机。

四、反射码盘主流应用场景

凭借高精度、高稳定性、强耐用性与紧凑结构，卓力达反射码盘广泛应用于各大高端制造领域，核心场景包括：

·工业自动化 ：伺服电机、步进电机编码器、工业机器人关节、数控机床主轴与进给系统，实现高精度角度与位置反馈，保障运动控制精准度。

·半导体设备 ：光刻机、晶圆检测设备、精密定位平台，适配纳米级定位需求，保障半导体加工精度。

·医疗仪器 ：CT 机、手术机器人、精密医疗检测设备，无磁干扰、低功耗，满足医疗设备高可靠性与高精度要求。

·航空航天 ：无人机舵机、航空精密传感器、航天设备运动部件，抗振动、耐高温，适配严苛工况。

·新能源设备 ：风电变桨系统、光伏设备跟踪系统、新能源汽车电机控制器，稳定适应复杂环境，保障设备高效运行。

五、为何选择南通卓力达（五大核心理由）

1. 20 余年精密制造积淀 ：深耕电铸与蚀刻加工行业20 余年，专注反射码盘等精密金属部件定制，技术成熟、经验丰富，是国内精密码盘领域标杆企业。

2. 双工艺技术壁垒 ：同时掌握电铸与连续蚀刻双工艺，可根据客户需求灵活选择最优工艺方案，兼顾精度、性能与成本，行业竞争力突出。

3. 数据化品质保障 ：产品精度、反射率、耐温性、耐磨性等核心指标均优于行业标准，缺陷率低于0.3% ，盐雾测试＞1000小时，使用寿命长，降低客户维护成本。

4. 全流程定制服务 ：从方案设计、样品打样、批量生产到售后支持，提供一站式专属服务，快速响应客户需求，定制化方案落地率高。

5. 高效交付与可靠售后 ：自动化产线保障批量产能，7 天内批量交付，24 小时售后热线（0513-81601666 ），快速解决客户使用过程中的问题，合作无忧。

六、结语

反射码盘作为高端装备的 “精准之眼”，其精度、稳定性与耐用性直接决定设备的运行性能。南通卓力达以精密电铸与蚀刻双工艺为核心，以严苛质量管控为支撑，以定制化服务为保障，为全球客户提供高精度、高稳定性、高性价比的反射码盘产品与解决方案。未来，卓力达将持续加大研发投入，不断优化工艺技术，提升产品性能与产能，助力更多工业自动化企业实现装备升级，共创工业4.0新时代, 咨询热线0513-81601666!
