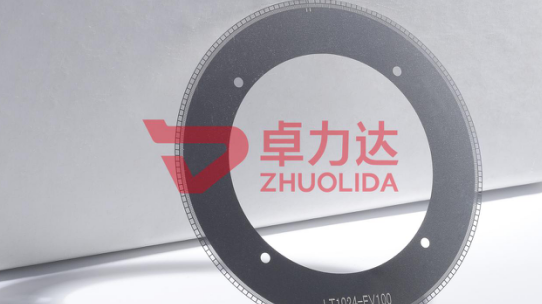

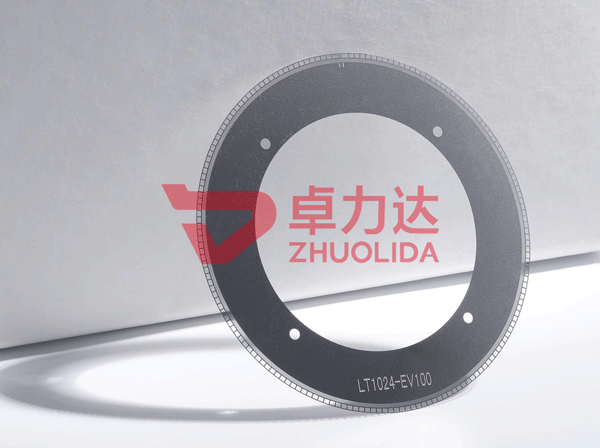

光栅码盘蚀刻加工｜编码器金属码盘来图定制，南通卓力达

很多光电、自动化工程师在开发编码器光栅码盘时，经常遇到各类加工难题：光栅线条宽窄不均、齿形边缘粗糙，高速运转时信号抖动，薄板加工变形导致同轴度偏差，小批量试样成本高昂，复杂高精度结构难以落地。光栅码盘作为光电编码器的核心传感元件，线条均匀度、边缘垂直度、平面度直接决定信号采集的稳定性与测量精度，普通加工工艺很难满足微米级的严苛要求，采用精密光化学蚀刻工艺，能够实现高精度金属光栅码盘 的非标定制生产。

一、光栅码盘蚀刻加工工艺原理

蚀刻光栅码盘 选用高平整度不锈钢、铜合金薄板作为基材，采用无应力光化学减材成型工艺。完整生产流程包含板材整平除油、干膜真空压合贴合、LDI 高精度光刻曝光、图形显影定型、双面恒温均衡喷淋蚀刻、脱膜多级纯水清洗、钝化防锈处理，最后进行外观与尺寸检测分切出货。整个加工全程无机械冲切外力，板材不会挤压变形，光栅齿缝边缘光滑垂直，不存在毛刺与缺口。无需开制昂贵模具，不同圈数、不同线宽、异形基准位的码盘结构都可以直接通过图纸实现，产品改版只需要修改图形文件，打样周期短、成本低，适合多款编码器产品快速迭代开发。

二、蚀刻光栅码盘对比传统加工的核心优势

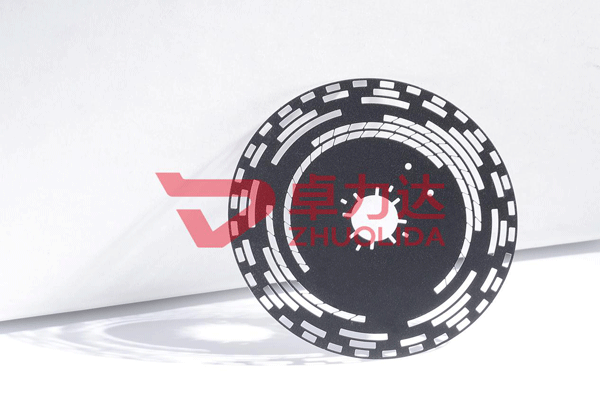

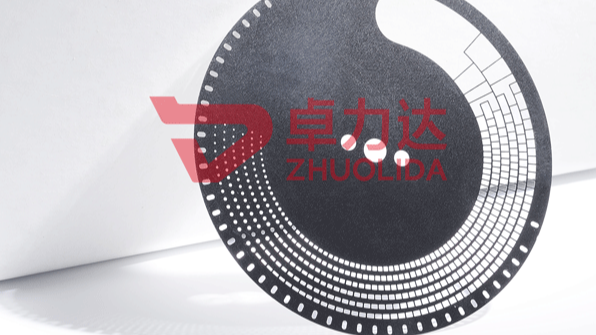

第一，光栅线条精度高，齿缝均匀一致，侧壁垂直度好，光电感应信号稳定，减少设备高速运行过程中的脉冲丢失与信号波动。第二，表面光洁无毛刺，边缘干净利落，不会产生金属碎屑污染光电感应模组，保障编码器长期稳定工作。第三，产品平面度优异，无加工应力，超薄基材加工后不易翘曲变形，装配后同轴度更好。第四，定制灵活度高，支持单圈光栅、多圈光栅、零点定位槽、异形镂空结构，完全按照客户图纸非标生产。第五，打样性价比突出，免去模具制作费用，小批量研发订单也可以快速交付。第六，材质选择丰富，可根据使用转速、工况环境选用防锈、高硬度金属材料，延长产品使用寿命。

三、传统码盘加工方式存在的短板

冲压加工依赖精密模具，微小光栅齿容易崩边断裂，超薄板材受力变形，模具造价昂贵，改款成本极高；激光切割属于热加工，齿口边缘灼烧发黑、熔融变形，细微线条极易熔断，信号采集不稳定；CNC 雕刻加工效率低，细密光栅加工难度大，加工纹路明显，批量生产成本居高不下。对于高精度光电编码器而言，蚀刻工艺在边缘质量、尺寸一致性、量产稳定性上优势更加明显。

四、蚀刻光栅码盘主流应用场景

精密蚀刻光栅码盘广泛应用于伺服电机编码器、光电传感器、旋转角度检测仪、自动化位移设备、工业机器人、医疗检测仪器等领域。根据设备工况，可以选用 304 不锈钢、铜材等不同材质，同步提供整平、钝化防锈等深加工服务，交付可直接装配使用的成品组件。

五、卓力达光栅码盘定制服务

作为南通本地深耕精密蚀刻加工的源头厂家，卓力达专注各类高精度金属光栅码盘 的定制生产。工厂配备全自动蚀刻产线与洁净生产车间，搭配二次元影像仪等高精密检测设备，严格管控光栅线宽、平面度与外观品质。从前期 DFM 工艺评估、样品试制到大批量量产交付提供一站式服务，全工序自主生产，减少外协带来的品质差异。依托南通优越的地理位置，快速服务长三角自动化、光电设备制造企业，稳定交付高品质蚀刻光栅码盘定制产品。

光栅码盘 是编码器实现精准测速与定位的关键零件，选择工艺成熟、品控严格的蚀刻源头厂家，能够有效提升传感器测量精度与设备运行可靠性，增强产品市场竞争力。
