IC 载板封装网板｜精密电铸高精开孔 先进芯片封装专用印刷模板

一、引言

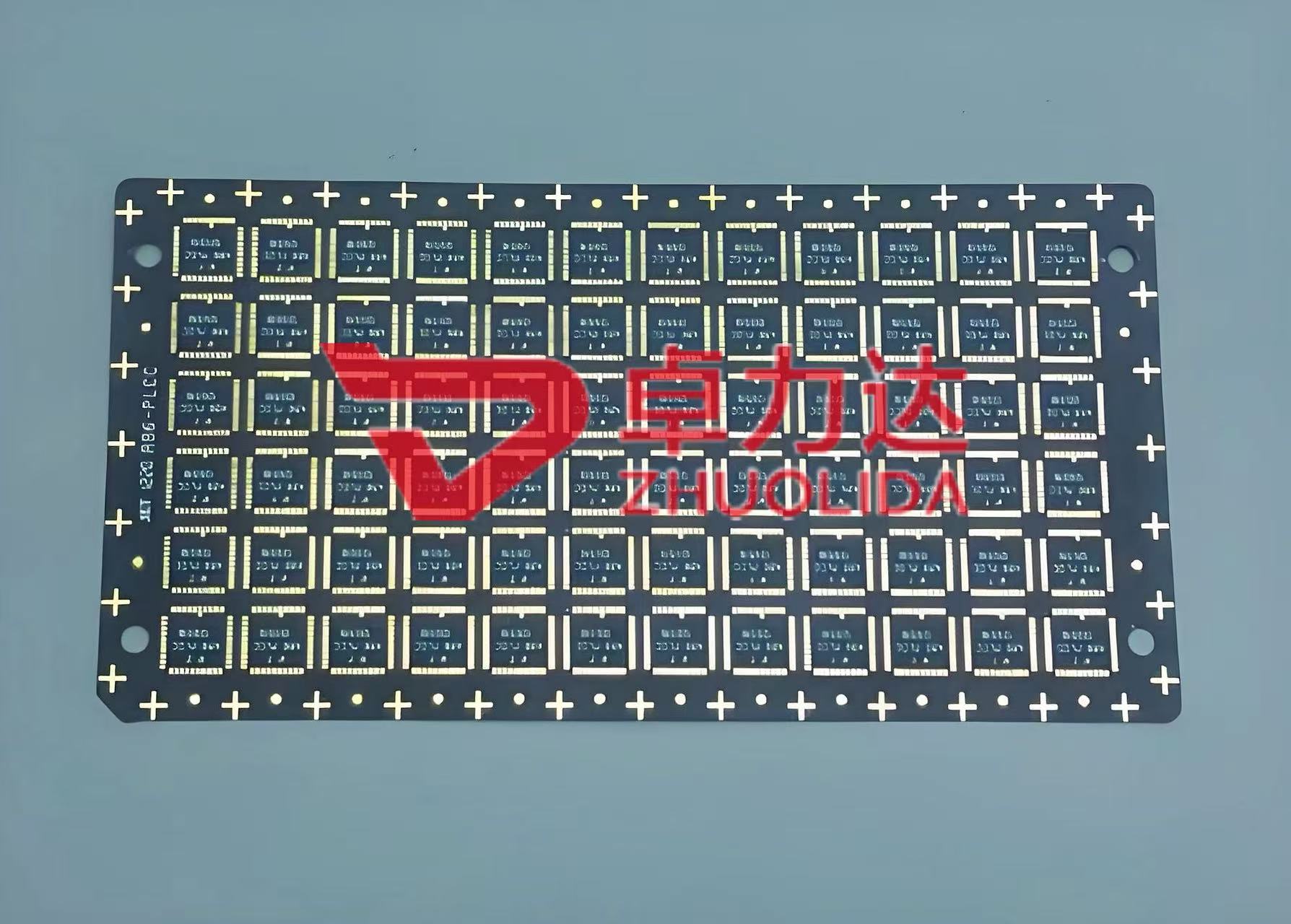

IC 载板封装网板 是 FC-BGA、CSP、SiP、2.5D/3D 先进芯片封装的核心精密工装，负责焊膏精准印刷、微凸点植球定位，开孔精度、孔壁光洁度、尺寸稳定性直接决定 IC 载板封装良率与信号可靠性。随着 AI 芯片、HBM 存储、车载半导体高密度封装升级，行业对超细间距、微米级开孔网板需求持续提升。南通卓力达深耕半导体精密电铸多年，专注IC 载板封装网板研发定制，适配 ABF 载板、超细 Pitch 微间距工艺，以高精度一体成型技术，助力国产 IC 载板封装国产化量产升级。

二、IC 载板封装网板核心工艺：精密电铸一体成型

2.1 电铸封装网板制作流程

采用脉冲精密电铸工艺，全程无机械应力、无开孔毛刺，完整复刻载板密集微小焊盘图形：

1.高精度菲林 / LDI 曝光制版，还原微米级线路与开孔布局

2.镍钴合金电化学沉积，逐层均匀生长成型一体网板

3.应力消除、张力校准、尺寸定型，规避高温印刷形变

4.全尺寸精密检测、孔壁抛光、对位校验，出厂匹配封装设备参数

2.2 电铸对比传统激光钢网核心优势

电铸 IC 载板封装网板 孔壁光滑镜面化，脱模顺畅不粘焊膏；开孔公差可控 ±1~2μm，适配≤40μm 超细 Bump 间距；一体成型无拼接缝隙，高密度孔位一致性优异；镍钴合金耐磨抗变形，长期印刷孔径不偏移、不塌陷，使用寿命大幅优于常规激光网板。

三、IC 载板封装网板关键参数与性能特点

1.开孔精度：±1~2μm，适配高密度 FC-BGA 倒装芯片封装

2.孔壁粗糙度：Ra≤0.6μm，焊膏释放均匀，减少拉尖、少锡、虚焊缺陷

3.网版材质：高韧性镍钴合金，耐高温、抗疲劳、不易形变

4.张力稳定：38~45N/cm，长时间高速印刷对位精准不偏移

5.使用寿命：长效耐磨耐用，满足大批量载板连续印刷生产需求

网板兼容 ABF 积层载板、多层高阶 IC 载板、窄间距精细线路，完美匹配植球、锡膏印刷、芯片底层互连封装全工序，保障电气连接稳定、散热均匀、长期可靠性达标。

四、IC 载板封装网板广泛应用场景

1.AI 算力芯片：GPU、HBM 存储芯片高密度 FC-BGA 封装网版

2.车载半导体：车规级 IC 载板、功率芯片高可靠封装印刷

3.消费电子：手机 SoC、CSP 芯片级封装、SiP 系统级封装

4.通信半导体：5G 射频芯片、高速信号载板精密图形转移

5.高阶封装：2.5D/3D 异构集成、多芯片堆叠 IC 载板专用网板

五、为什么选择南通卓力达 IC 载板封装网板

5.1 深耕半导体精密电铸，国产封装配套成熟经验

卓力达 2000 年起步，长期专注半导体微纳精密加工，深耕IC 载板封装网板、ABF 载板植球网板多年，熟悉先进封装工艺痛点，可精准匹配不同载板规格、设备机型、锡膏类型定制专属网板方案。

5.2 超高精密制程，贴合高阶 IC 载板严苛要求

配备德国蔡司检测、二次元影像仪、高倍金相显微系统，严控微米开孔、同心对位、张力均匀性；自主优化镍钴合金配方，提升网版耐磨与抗热变形能力，解决超细孔易堵、高频印刷易损耗行业难题，批量产品一致性稳定。

5.3 蚀刻 + 电铸双工艺配套，一站式全链条服务

同时具备精密蚀刻、精密电铸、电镀、表面处理一体化产能，IC 载板配套网版、线路模板、精密微孔构件一站式加工，无需多家外协流转，图形衔接精准、交期更短、品质全程可控。

5.4 DFM 工艺优化，快速打样高效交付

免费提供图纸 DFM 可制造性分析，提前优化开孔布局、避让工艺风险；常规网板快速打样、批量按期交付，急单加急排产，适配客户研发试产与大批量量产备货需求。

5.5 严苛品控 + 长效售后，保障封装稳定量产

遵循 ISO9001 质量体系，每片网板全尺寸、全性能检测出厂；7×24 小时技术对接，网版安装调试、参数校准、异常问题快速响应，24 小时反馈、48 小时出具整改方案，长期护航 IC 载板稳定量产。

六、结语

高密度微型化已是 IC 载板封装主流发展方向，高精度、高耐用、高适配性IC 载板封装网板，成为芯片封装良率提升、成本优化的关键环节。南通卓力达持续精进精密电铸技术，打磨高阶封装网版品质，以国产高精度解决方案，助力国内 IC 载板、芯片封装产业高质量发展。欢迎咨询图纸定制、样品打样与长期批量合作，咨询热线0513-81601666！
