一、引言：电铸晶圆模板 —— 先进封装的微米级精密核心

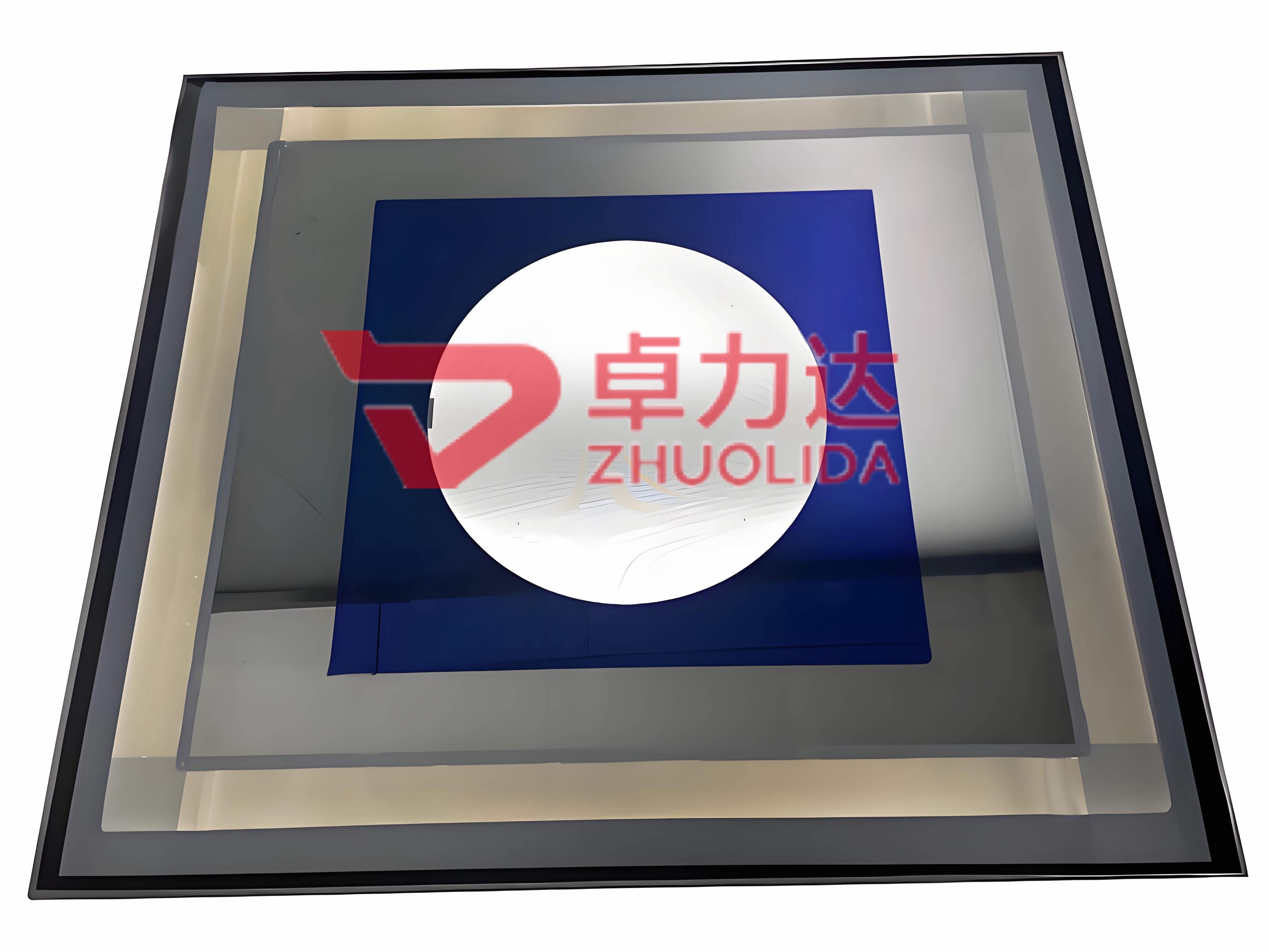

电铸晶圆模板是依托精密电铸工艺制造的微纳级金属模板，为半导体晶圆级封装（ WLP）、倒装焊（FC）、2.5D/3D 封装、植球与锡膏印刷等制程提供微米级开孔定位、均匀沉积与精准转印，是先进封装良率与可靠性的核心保障。

随着芯片制程进入 5nm/3nm 与 3D 堆叠时代，I/O 密度激增、间距缩至 50μm 以下，传统激光 / 蚀刻模板存在孔壁粗糙、精度不足、寿命短、脱模差等瓶颈。南通卓力达深耕精密电铸二十余年，自主研发脉冲 - 超声复合电铸技术，稳定实现开孔精度 ±0.8μm、孔壁粗糙度 Ra≤0.05μm、位置偏差≤1μm，服务国内外 150 + 半导体封装头部企业，是电铸晶圆模板领域可靠的源头供应商。

二、电铸晶圆模板核心基础认知

2.1 定义与核心功能

电铸晶圆模板以高纯镍（ Ni≥99.95%）、镍钴合金为基材，通过电化学沉积一体成型，适配 4–12 英寸晶圆，核心功能为：

·精准开孔定位 ：5–300μm 孔径、±0.8μm 精度，匹配微间距植球 / 印刷；

·均匀沉积转印 ：孔壁光滑垂直，锡膏 / 助焊剂残留率＜ 0.5%，沉积均匀性≥98%；

·高强耐用承载 ：无应力一体结构，硬度 HV450–550 ，耐受刮刀 50 万次摩擦；

·宽温稳定适配 ：-30℃~150℃尺寸稳定，适配高温印刷与多轮制程。

2.2 主流分类（按尺寸 / 材质 / 功能）

·4/6 英寸通用模板（量产主力） ：厚度 0.02–0.2mm，孔径 20–300μm ，适配常规 WLP/FC 封装；

·8/12 英寸大尺寸模板（先进制程专属） ：最大 800×800mm，厚度 0.05–0.35mm ，适配 2.5D/3D、HBM 等高端封装；

·超细间距植球模板（50μm 以下） ：孔径 5–50μm、孔位精度 ±0.5μm，适配 5G/AI 芯片、先进存储芯片；

·高硬度镍钴合金模板（长寿命） ：硬度 HV500+，耐磨抗腐蚀，寿命是普通镍模板的 2–3 倍，适配高频次量产线；

·超薄柔性模板（特殊制程） ：厚度 0.01–0.03mm，可弯折，适配临时键合、超薄晶圆印刷场景。

2.3 核心技术参数（卓力达量化指标，行业领先）

表格

三、电铸晶圆模板核心工艺与优势

3.1 精密电铸全流程（卓力达自主工艺，无外协）

高精度母模制作（±0.5μm）→ 导电基底预处理 → 脉冲 - 超声复合电铸 → 镍 / 镍钴合金沉积 → 脱模 → 精密裁剪 → 表面钝化 → AI 视觉全检 → 清洁包装 。

全程电化学无应力加工，一体成型无拼接，孔壁垂直光滑（垂直度≥95%），无毛刺、无塌边、无堵孔，完美解决传统模板 “脱模难、残留高、一致性差、易变形” 等痛点。

3.2 核心工艺优势（对比传统模板）

·精度全面领先 ：孔径精度 ±0.8μm，孔位精度 ±1μm ，是激光模板的 3–5 倍，满足 50μm 以下超细间距封装需求；

·孔壁质量优异 ：Ra≤0.05μm 超光滑孔壁，锡膏残留率＜0.5% ，印刷良率提升 15%–20%，减少芯片虚焊、偏位风险；

·高强度长寿命 ：镍钴合金硬度 HV500+，耐受刮刀 50 万次摩擦，寿命是激光模板的 3–5 倍，降低生产线换模频率与成本；

·大尺寸高密度适配 ：最大 800×800mm，支持 12 英寸整片加工，孔密度最高 2000 孔 /cm² ，适配 HBM、Chiplet 等高端封装；

·材质定制灵活 ：高纯镍、镍钴合金可选，硬度、磁性、耐腐蚀性可按需调整，适配不同制程环境。

四、电铸晶圆模板全行业应用场景

4.1 先进逻辑芯片封装（5G/AI/ 自动驾驶）

·7nm/5nm/3nm 芯片 WLP/FC 封装：5–20μm 微孔阵列，孔位精度 ±1μm，锡膏沉积均匀性≥98%，良率提升至 99.8%；

·高 I/O 密度芯片植球：间距 50–100μm，孔径 20–50μm，镍钴合金模板耐磨耐用，适配大规模量产。

4.2 存储芯片封装（HBM/DRAM/NAND）

·HBM 高带宽内存：12 英寸大尺寸模板，100μm 超细间距，孔壁光滑垂直，确保微凸点高度一致性，提升堆叠可靠性；

·DRAM/NAND 晶圆级封装：0.05–0.1mm 超薄模板，尺寸稳定，适配高温固化制程，降低翘曲风险。

4.3 半导体测试与微组装

·晶圆测试探针卡模板： 5–30μm 精密微孔，定位精准，适配探针阵列安装，提升测试稳定性；

·微组装锡膏印刷：超薄柔性模板，适配异形晶圆、超薄基板，印刷均匀，减少短路、开路不良。

4.4 其他高端精密领域

·MEMS 器件制造：微型传感器、执行器的微结构转印，孔径 10–50μm，一致性高；

·光电子器件： LED、VCSEL 阵列封装，精密开孔，确保光学性能与封装良率。

五、为什么选择南通卓力达：电铸晶圆模板源头实力厂家

5.1 20 年精密电铸深耕，全工艺自主可控

卓力达 2000 年建厂，2015 年建成 40000㎡现代化工业园，深耕精密电铸二十余年，拥有独立电铸、母模、表面处理、检测 车间，电铸晶圆模板从设计、母模制作、电铸加工到检测、清洁包装全程自主生产，无外协中转 ，批量不良率＜0.2%，交期稳定（常规10天、紧急7天打样）。

5.2 纳米级精度管控，严苛品控体系

配备德国蔡司三坐标、二次元影像仪、1500 倍金相显微镜、AI 视觉全检系统、激光干涉仪、孔径测试仪 ，对模板的孔径、孔距、圆度、孔壁粗糙度、平面度、尺寸稳定性进行全项检测；遵循 ISO9001、ISO14001、ISO/TS16949 质量体系，每批产品均附专属检测报告，孔径精度稳定控制在 ±0.8μm 内 ，高端件可达 ±0.5μm，满足半导体极致精度需求。

5.3 定制化能力突出，解决行业痛点

支持孔径、孔密度、孔形、排列方式、材质、厚度、外形尺寸、硬度 全参数定制；针对 12 英寸大尺寸、50μm 以下超细间距、超薄（0.02mm）、高硬度（HV500+）等场景优化工艺，解决 脱模难、残留高、一致性差、变形、寿命短等行业痛点；72 小时快速打样 ，小批量（5片起）与大批量（月产5万片）均可高效适配。

5.4 材质与工艺优化，性能与成本平衡

选用高纯镍（Ni≥99.95%）、镍钴合金 等优质基材，搭配自主研发的脉冲 - 超声复合电铸、氨基磺酸镍专用镀液配方 ，提升模板精度、孔壁质量、耐磨、耐腐蚀、耐温 能力；镍钴合金件使用寿命 ≥50 万次，较普通镍模板提升 2–3 倍；电铸工艺成本较激光模板降低 30%–50%，实现高性能与低成本的平衡。

5.5 全周期技术服务，合作省心高效

专业技术团队 7×24 小时对接，提供图纸优化、材质选型、工艺仿真、孔阵设计、良率提升方案 全流程支持；售后团队 2 小时响应、48 小时出具整改方案，提供12 个月超长质保 ，质保期内非人为问题免费更换；服务国内外 150 + 半导体封装头部企业，案例经验丰富，报价透明合理，支持小批量打样与大批量长期战略合作。

六、结语

随着先进封装向微间距、高密度、大尺寸、高可靠、长寿命 持续升级，电铸晶圆模板作为核心精密工艺载体，其微米级精度、孔壁质量、批量一致性与耐用性 已成为影响芯片封装良率与成本的关键因素。南通卓力达始终以技术创新为核心，以品质管控为基础，深耕电铸晶圆模板领域，凭借全工艺自主产能、±0.8μm 超高精度、定制化能力与全周期服务 ，为先进逻辑芯片、存储芯片、半导体测试等领域提供高性能、高可靠、高性价比的电铸晶圆模板解决方案。

无论您需要 4–6 英寸通用量产模板、8–12 英寸大尺寸高端封装模板、50μm 以下超细间距植球模板，还是定制化高硬度 / 超薄模板，卓力达都能精准适配需求，成为您长期可靠的合作伙伴。欢迎咨询图纸报价、样品打样与长期批量合作，携手推动先进封装技术升级，助力半导体产业降本增效，咨询热线：0513-81601666 !
