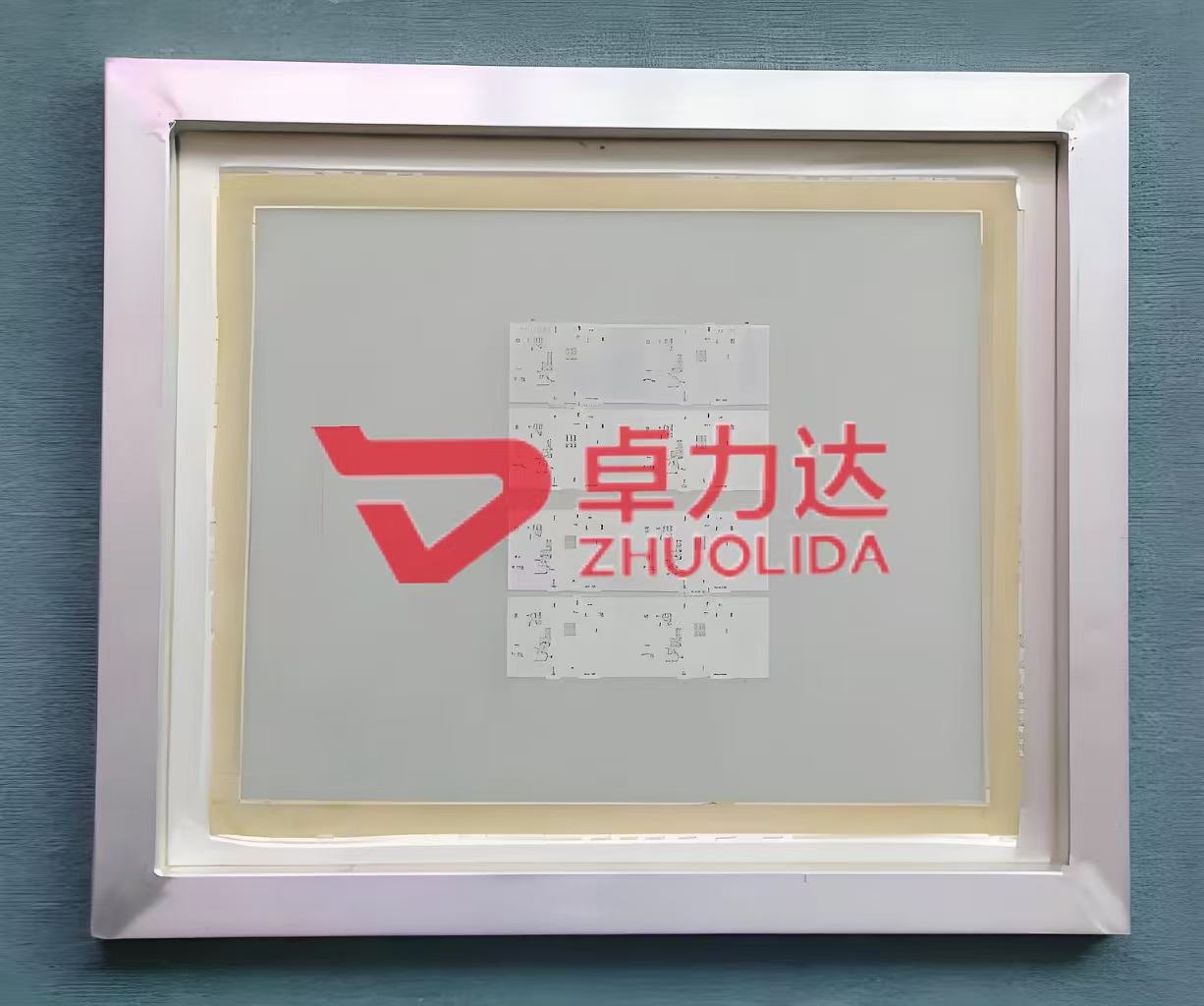

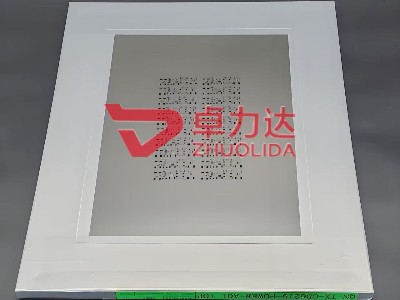

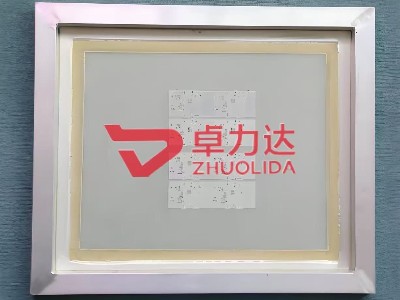

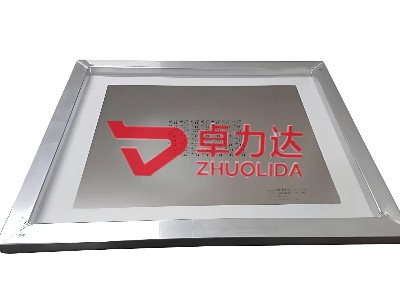

LED印刷模板

南通卓力达专业生产LED 印刷模板,采用高精度激光切割与电抛光工艺,开口均匀、脱模顺畅,专为Mini/Micro LED、COB 封装、LED 显示屏等场景定制。产品适配微间距焊盘印刷,锡膏下锡稳定,可有效减少桥连、漏印,提升焊接良率。支持常规钢网、阶梯钢网、纳米涂层钢网定制,材料耐用、精度可靠。公司具备完善生产与检测体系,可快速打样、批量交付,广泛服务于 LED 封装、照明、显示等行业,为客户提供高精度、高稳定性的 LED 印刷模板解决方案。

全国热线

0513-8160 1666 189-3869-3452

产品简介 / Introduction

LED 印刷模板|Mini/Micro LED 精密钢网 锡膏印刷专用加工

一、引言

LED 印刷模板(亦称 SMT 钢网)是 LED 封装与组装环节的核心工艺工具,主要通过高精度金属箔材的精准开口图形,实现锡膏在 PCB 焊盘上的均匀、定量沉积,为后续贴装与回流焊奠定基础。随着 Mini/Micro LED、COB(Chip on Board)等技术普及,LED 器件向微型化、高密度方向演进,焊盘间距持续缩小(至 0.2mm 级),对模板的精度、一致性、锡膏释放率提出更高要求。南通卓力达聚焦高端精密金属加工,依托蚀刻、电铸、激光切割及电抛光等全链条工艺,为 LED 显示、照明、汽车电子等领域提供定制化印刷模板解决方案,有效解决桥连、少锡、堵孔、变形等生产痛点,提升产线良率与效率。


二、LED 印刷模板核心原理与材质选择

2.1 工作原理

模板通过激光切割、电铸成型或化学蚀刻等方式,在金属基材上加工出与 LED 焊盘一一对应的开口图形。印刷时,锡膏置于模板表面,经刮刀挤压穿过开口,精准转移至 PCB 焊盘;脱模后,锡膏保持良好成型,为芯片焊接提供可靠的电气连接与机械固定。关键参数包括开口形状、厚度、孔壁粗糙度及定位精度,直接影响锡膏量与位置一致性。

2.2 主流材质与特性

表格

材质

适用场景

核心优势

注意事项

316L不锈钢

常规 LED、Mini LED、大面积模组

强度高、耐磨损、成本适中、稳定性强

需做好电抛光,降低锡膏吸附

镍合金(电铸)

Micro LED、超细间距、高一致性要求

孔壁光滑、弹性好、变形率极低

加工周期较长,成本相对较高

聚酰亚胺复合膜

COB 封装、柔性 LED、特殊曲面

柔韧性佳、热膨胀系数低

强度较弱,适用于轻负载场景


卓力达根据客户工艺需求,优选进口 316L 不锈钢与高纯度电铸镍材,确保模板在高温、高湿生产环境下保持尺寸稳定,长期使用不易变形。


三、精密加工工艺流程与技术要点

3.1 标准工艺流程

1.数据处理 :导入 PCB 文件,优化开口设计(如阶梯开口、纳米涂层处理),匹配锡膏类型与焊盘尺寸;

2.基材准备 :选用 0.05–0.2mm 厚度的精密金属箔,清洁表面杂质,保证后续加工精度;

3.核心加工

1.激光切割:采用德国 / 日本进口设备,实现 ±2.5μm 级开口精度,适合细间距焊盘;

2.电铸成型:针对 Micro LED 等超精密场景,加工孔壁镜面化,锡膏释放率超 95%

3.化学蚀刻:适配大尺寸、低成本常规模板,兼顾效率与精度;

4.后处理 :电抛光(降低孔壁粗糙度,减少锡膏残留)、等离子清洗(去除熔渣)、张力控制(稳定 40–50N/cm² ,避免印刷抖动);

5.全检出货 :通过二次元影像仪、膜厚仪、附着力测试仪等设备,逐项检测精度、外观、张力及一致性,合格后包装交付。

3.2 关键技术控制点

·精度控制 :对位精度≤±0.025mm ,开口尺寸误差≤±2.5μm ,满足 Mini LED 0.2–0.3mm 间距需求;

·锡膏释放 :电抛光后孔壁粗糙度 Ra≤0.4μm ,减少锡膏粘连,降低桥连与少锡缺陷;

·张力稳定 :专业张网设备控制张力一致性,避免印刷时图形偏移,保障多批次量产稳定性;

·环保合规 :采用环保药水与规范化废水处理流程,符合行业安全生产与环保管控标准。


四、适用场景与行业应用

4.1 适配工艺与器件

·Mini/Micro LED 显示模组:超细间距、高一致性模板,保障微缩显示画质;

·COB 封装:定制阶梯开口与聚酰亚胺复合模板,解决芯片直接封装的塌陷问题;

·汽车 LED 灯带 / 车灯:耐高温、耐振动模板,满足车载严苛环境要求;

·消费电子背光:手机、平板、电视背光模组,兼顾精度与批量生产效率。

4.2 下游应用领域

1.光电显示 Mini/Micro LED 电视、广告屏、拼接屏,提升显示亮度与均匀性;

2.汽车电子 :车灯、内饰氛围灯、车载显示屏,耐受高温高湿与振动;

3.通用照明 LED 灯带、面板灯、工矿灯,降低批量生产不良率;

4.消费电子 :手机背光、穿戴设备显示,适配微型化、高集成化需求。


五、为什么选择南通卓力达 LED 印刷模板

5.1 全工序一体化,工艺衔接顺畅

卓力达具备精密蚀刻、电铸成型、激光切割、电抛光、喷粉、电镀完整自主产能,模板从设计、加工到后处理一站式完成,无需多家外协,避免工艺衔接误差,保障尺寸精度与交付周期。

5.2 高精工艺,适配全尺寸 LED 需求

·激光切割 + 电抛光双工艺组合,实现 ±2.5μm 级精度,锡膏释放率超 95%,有效降低桥连、少锡等缺陷;

·电铸工艺针对 Micro LED 等超精密场景,加工孔壁光滑无毛刺,完美匹配 0.2mm 以下超细间距焊盘;

·阶梯开口、纳米涂层、聚酰亚胺复合等定制方案,适配 COB、柔性 LED 等特殊工艺,解决行业难点。

5.3 严苛品控,量产一致性可靠

通过 ISO9001 质量管理体系,配备二次元影像仪、膜厚仪、张力测试仪、盐雾试验机等全套检测设备。每片模板全流程抽检,逐项验证精度、外观、张力与附着力,不良率控制在行业低位,长期大批量供货稳定,保障客户产线连续运行。

5.4 快速响应,全流程服务保障

支持小批量样品打样(3–5 天出样)、大批量急单优先排产;技术团队一对一对接图纸方案,提供开口优化建议;报价透明,交期准时,售后 24 小时内响应,48 小时内给出整改对策,3 天内完成良品发货,全方位配合客户生产计划。

5.5 环保合规,可持续稳定接单

模板生产线环保手续齐全,废水、废气规范化处理达标排放,不受环保政策限制,可持续稳定接单,保障客户长期合作无断货、延期风险。


六、结语

LED 印刷模板是高端 LED 制造的核心配套环节,其精度与稳定性直接决定产线良率与产品品质。随着 Mini/Micro LED 技术加速渗透,市场对精密模板的需求持续升级。南通卓力达深耕精密金属加工领域,以全链条工艺、高精品质与快速服务,成为 LED 显示、汽车电子、消费电子等领域值得信赖的模板合作伙伴。欢迎咨询 LED 印刷模板图纸优化、样品打样与长期批量合作,携手提升生产效率与产品竞争力。
