一、引言：热成像靶标 —— 红外热成像系统的微米级校准基准

热成像靶标又称红外靶标、黑体靶标，是用于校准、测试、标定红外热像仪与红外成像系统 的核心精密元件，通过提供已知温度、发射率与几何特征的标准参考源，精准评估热成像设备的空间分辨率、测温精度、最小可分辨温差（ MRTD）等关键性能。作为红外技术产业链的基础元件，其 图案精度、尺寸稳定性、发射率均匀性、边缘锐度 直接决定热成像系统的测量可靠性与成像质量，广泛应用于军事安防、航空航天、工业检测、科研教育、医疗影像 等领域。

随着红外热成像技术向高精度、小型化、全天候、智能化快速迭代，传统机械加工靶标存在边缘毛刺、尺寸偏差大、发射率不均、热稳定性差、批量一致性低 等痛点，难以满足±2μm 级尺寸精度、0.02mm 超薄基材、复杂微图案阵列、长期高低温循环稳定的严苛需求。南通卓力达深耕精密金属加工二十余年，融合 精密化学蚀刻、纳米级电铸、特种红外涂层三大核心工艺，稳定实现 尺寸精度 ±2μm、图案边缘锐度≥95%、发射率均匀性≤±0.01、超薄 0.02mm不变形，服务国内外200+红外设备头部企业，是热成像靶标领域兼具技术实力与量产能力的源头供应商。

二、热成像靶标核心基础认知

2.1 定义与核心价值

热成像靶标是在金属薄板表面加工标准几何图案（狭缝、四杆、棋盘格、十字、圆孔等） ，并涂覆高均匀性红外涂层的精密元件，核心价值体现在：

·精准校准基准 ：提供-40℃~150℃宽温域、 ±0.1℃ 控温精度 的标准热辐射源，消除热像仪测温漂移，校准精度提升 90%+ ；

·成像质量量化 ：通过标准图案（如四杆靶标）精准测定空间分辨率（最高 50lp/mm）、边缘清晰度、畸变率 ，保障红外成像系统的识别可靠性；

·稳定性保障 ：特种红外涂层耐高温、抗老化，-30℃~180℃宽温循环无变形、发射率衰减≤0.5%/ 年 ，适配极端工况长期使用；

·批量一致性 ：同批次靶标尺寸偏差≤0.5μm、图案均匀性≥99% ，满足红外设备规模化生产与标准化校准需求。

2.2 主流分类（按图案 / 工艺 / 用途）

·按图案类型 ：

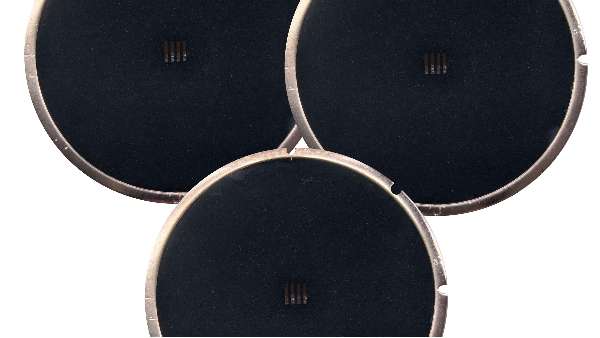

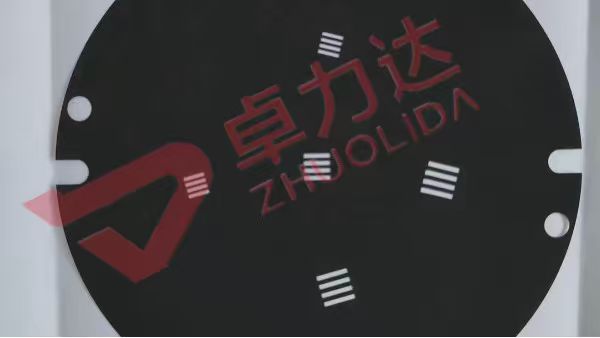

·四杆靶标：标准 7:1 长宽比，用于MRTD 测试、空间分辨率标定 ，适配红外平行光管校准；

·狭缝靶标：微米级窄缝（ 5~50μm），用于线分辨率、边缘锐度测试 ，适配高精度红外显微镜；

·棋盘格 / 十字靶标：对称几何图案，用于畸变校正、中心定位校准 ，适配红外制导、光电跟踪设备；

·圆孔 / 多孔阵列靶标：高密度微孔（10~200μm），用于均匀性测试、通量校准 ，适配红外测温仪、气体检测设备。

·按制造工艺 ：

·精密蚀刻靶标：主流工艺，0.02~0.5mm 基材、±2μm 精度、边缘无毛刺 ，适合大批量量产；

·电铸靶标：超高精度，最小线宽 5μm、孔壁垂直≥95%、一体成型无拼接 ，适配半导体级红外设备；

·激光切割靶标：厚板适配，0.5~2mm 基材、±5μm 精度 ，适合大尺寸、低精度场景。

·按用途场景 ：

·实验室校准靶标：超高精度（ ±1μm）、高稳定性，用于科研院所、计量机构 的设备标定；

·工业量产靶标：高一致性、低成本，用于红外设备出厂检测、生产线校准 ；

·野外 / 军用靶标：耐高温、抗腐蚀、耐冲击，用于军事训练、野外测试、极端环境校准 。

2.3 核心技术参数（卓力达量化指标，行业领先）

表格

三、热成像靶标主流工艺与核心优势

3.1 精密化学蚀刻工艺（量产首选，性价比高）

开料→板材清洗→干膜涂布→精密曝光（±1μm 对位）→显影→恒温可控蚀刻（±0.5μm 速率控制）→脱膜→红外涂层固化→AI 视觉全检→包装 。全程无机械应力加工，图案边缘垂直光滑、无毛刺塌边、尺寸一致性高 ，稳定加工10μm 级狭缝、0.02mm 超薄基材、复杂阵列图案 ，开模成本低、改图灵活，适合大批量（月产10万片）生产，广泛应用于工业检测、民用红外设备校准等场景。

3.2 纳米级电铸工艺（超高精度首选，半导体级）

光刻母模（±0.5μm 精度）→ 导电基底制备 → 脉冲 - 超声复合电铸 → 高纯镍 / 镍钴合金沉积 → 脱模 → 红外涂层 → 全检 。电化学无应力一体成型，最小线宽 5μm、孔壁垂直度≥95%、边缘锐度≥98%、无拼接缝隙 ，突破传统工艺极限，适配半导体红外检测设备、高精度红外显微镜、航天级光电系统 等对精度要求极致的场景。

3.3 特种红外涂层技术（发射率均匀稳定核心）

采用自主研发的纳米级红外吸收涂层，通过真空喷涂 + 高温固化 工艺，涂层厚度控制在10±1μm，实现0.92~0.98 高发射率、≤±0.01 均匀性 ，耐高温（180℃）、抗老化、耐酸碱，长期使用无脱落、无衰减，确保热成像靶标在全温域、全工况下的校准精度稳定。

3.4 核心工艺优势（对比传统工艺）

·精度全面领先 ：尺寸精度 ±2μm，是机械加工的 5~10 倍，边缘锐度提升 30%+，无毛刺、无变形；

·超薄微密适配 ：稳定加工 0.02mm 超薄件、5μm 超微图案，突破传统工艺无法实现的极限规格；

·热性能稳定 ：特种红外涂层发射率高且均匀，宽温循环无变形，校准数据重复性≥99.9%；

·批量一致性高 ：同批次尺寸偏差≤0.5μm，图案均匀性≥99% ，良率≥99.8%，适配规模化量产；

·材质适应性广 ：覆盖 316L 不锈钢、高纯镍、镍钴合金、钛合金等，满足不同强度、耐温、耐腐蚀需求。

四、热成像靶标全行业应用场景

4.1 军事安防与光电跟踪（高精度 / 高可靠刚需）

·红外制导系统校准：四杆 / 十字靶标，±1μm 精度、高边缘锐度 ，校准导弹、无人机红外导引头的分辨率与定位精度，提升打击精准度；

·夜视装备测试：狭缝 / 棋盘格靶标，适配单兵红外夜视仪、车载红外警戒系统的MRTD 测试、成像质量评估 ，保障夜间作战识别能力；

·光电跟踪系统标定：大尺寸多孔阵列靶标，用于舰载 / 车载光电跟踪设备 的视场角、焦距、畸变校正，提升目标跟踪稳定性。

4.2 航空航天与空间环境模拟（极端工况适配）

·机载红外设备校准：超薄（ 0.02mm）钛合金靶标，耐高温、抗振动、轻量化 ，适配无人机、战斗机机载红外告警系统的出厂校准与定期维护；

·空间环境模拟测试：高纯镍电铸靶标，-40℃~150℃宽温稳定、发射率均匀 ，在真空舱中模拟太空热流分布，测试航天器热防护材料与红外探测系统性能；

·航空发动机检测：高温红外靶标，模拟涡轮叶片、燃烧室的红外辐射，结合红外热像仪实时监测温度分布，优化发动机设计与维护策略。

4.3 工业检测与智能制造（高一致性 / 低成本量产）

·电力设备红外巡检校准：标准棋盘格靶标，用于变电站、数据中心 红外热像仪的定期校准，精准检测电缆接头、变压器等部件的过热故障，提前预警安全风险；

·电子制造焊接检测：微孔阵列靶标，校准红外测温仪，精准监测芯片焊接、SMT 贴片 过程的温度分布，提升焊接良率（≥99.5% ）；

·汽车零部件热测试：大尺寸狭缝靶标，适配新能源电池、车载红外夜视系统 的出厂检测，评估热管理性能与成像质量，保障行车安全。

4.4 科研教育与计量校准（超高精度 / 高稳定基准）

·高校 / 科研院所实验室：超高精度（±1μm）四杆 / 十字靶标，用于 红外技术研究、热成像算法开发、设备性能标定 ，提供精准的实验基准；

·计量机构标准校准：电铸级多孔阵列靶标，发射率均匀性≤±0.01、长期稳定性好 ，作为二级标准源，校准各类中低端红外设备，保障量值传递准确性；

·医疗影像设备校准：微型狭缝靶标，适配红外乳腺检测仪、皮肤热成像分析仪 的校准，提升医疗诊断的精准度与可靠性。

五、为什么选择南通卓力达：热成像靶标源头实力厂家

5.1 20 年精密加工深耕，三工艺自主可控

卓力达 2000 年建厂，2015 年建成 40000㎡现代化南通产业园，深耕精密蚀刻 + 纳米电铸 + 特种涂层 三大核心工艺二十余年，拥有独立电铸车间、蚀刻车间、涂层车间、母模车间、检测中心 ，热成像靶标从图案设计、母模制作、加工成型、涂层固化到全检包装 全程自主生产，无外协中转，批量不良率＜0.2%，交期稳定（常规 7 天、紧急 48 小时打样）。

5.2 纳米级精度管控，严苛品控体系

配备德国蔡司三坐标、二次元影像仪、1500 倍金相显微镜、AI 视觉全检系统、红外发射率测试仪、激光干涉仪 ，对热成像靶标的尺寸精度、图案边缘锐度、平面度、红外发射率、均匀性 进行全项检测；遵循 ISO9001、ISO14001、ISO/TS16949 质量体系，每批产品均附专属检测报告， 尺寸精度稳定控制在 ±2μm 内 ，高端电铸件可达 ±1μm，满足军事、航空航天、科研等极致精度需求。

5.3 定制化能力突出，解决行业痛点

支持图案类型（四杆 / 狭缝 / 十字 / 棋盘格）、尺寸规格、基材厚度、材质、发射率等级、外形尺寸 全参数定制；针对5μm 超微图案、0.02mm 超薄件、复杂阵列、高低温循环稳定、高发射率均匀性 等场景优化工艺，解决边缘毛刺、尺寸偏差、发射率不均、热变形、批量一致性差 等行业痛点；48 小时快速打样 ，小批量（ 10片起）与大批量（月产10万片）均可高效适配。

5.4 材质与工艺优化，性能与成本平衡

选用316L 不锈钢、高纯镍（Ni≥99.95%）、镍钴合金、钛合金 等优质基材，搭配自主研发的脉冲 - 超声复合电铸、恒温可控蚀刻、纳米红外涂层 技术，提升热成像靶标精度、边缘质量、热稳定性、耐高温、耐腐蚀、耐老化 能力；镍钴合金件使用寿命 ≥5 万小时，较常规产品提升 3~5 倍；蚀刻工艺成本较电铸降低 30%~50%，实现高性能与低成本的平衡，适配不同预算场景。

5.5 全周期技术服务，合作省心高效

专业技术团队 7×24 小时对接，提供 图案优化、材质选型、工艺仿真、涂层方案、良率提升 全流程支持；售后团队 2 小时响应、48 小时出具整改方案，提供 12 个月超长质保 ，质保期内非人为问题免费更换；服务国内外 200 + 红外设备头部企业，涵盖军事、航空航天、工业检测、科研等领域，案例经验丰富，报价透明合理，支持小批量打样与大批量长期战略合作。

六、结语

随着红外热成像技术在军事安防、航空航天、工业智造、科研医疗 等领域的深度渗透，热成像靶标作为红外系统校准的核心基准，其微米级精度、边缘质量、热稳定性与批量一致性 已成为影响红外设备性能与可靠性的关键因素。南通卓力达始终以技术创新为核心，以品质管控为基础，深耕热成像靶标领域，凭借三工艺自主产能、±2μm 超高精度、定制化能力与全周期服务 ，为全球客户提供高性能、高可靠、高性价比的热成像靶标解决方案。

无论您需要5μm 超微图案电铸靶标、0.02mm 超薄蚀刻靶标、高发射率均匀性科研靶标，还是军事 / 航空极端工况定制靶标 ，卓力达都能精准适配需求，成为您长期可靠的合作伙伴。欢迎咨询图纸报价、样品打样与长期批量合作，携手推动红外热成像技术升级，助力高端产业降本增效，咨询热线0513-81601666 ！
