一、引言：热像仪靶标 —— 红外成像系统校准的微米级基准

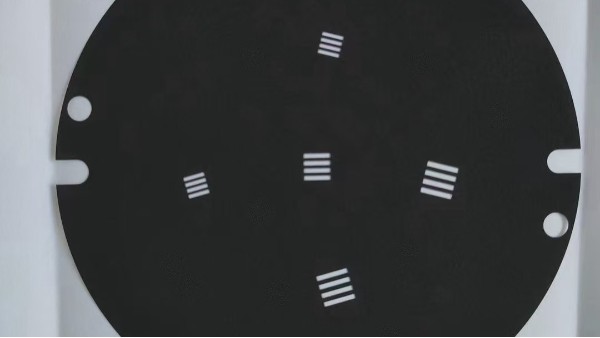

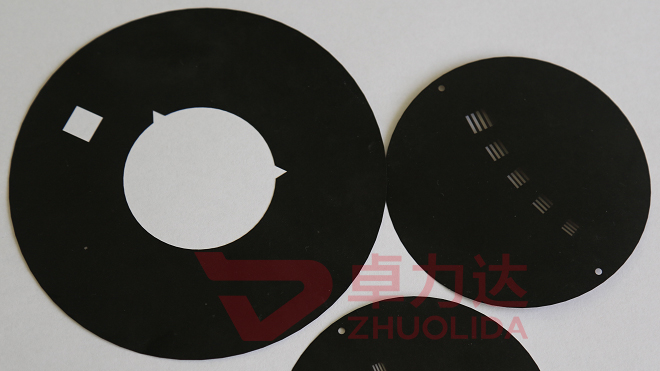

热像仪靶标（又称红外靶标、热成像校准靶标）是红外热像仪、红外测温仪、红外成像系统研发、生产、校准与检测的核心精密元件，通过在金属薄板上蚀刻特定图形（狭缝、圆孔、棋盘格、四杆靶等），配合高发射率红外涂层，模拟标准红外辐射源，用于校准设备的空间分辨率、温度精度、成像均匀性与灵敏度。

在红外技术向高精度、高分辨率、非接触检测快速发展的背景下，传统机械加工、激光切割靶标存在边缘毛刺、图形畸变、精度不足、涂层附着力差、批量一致性低 等问题，难以满足军工安防、航空航天、医疗影像、工业检测等领域对微米级精度、高红外发射率、长期稳定性的严苛需求。

南通卓力达深耕精密蚀刻领域 20 余年，聚焦热像仪靶标定制化研发与生产，采用光化学精密蚀刻 + 专用红外涂层 一体化工艺，稳定实现图形精度±1μm、狭缝宽度±2μm、厚度 0.02–0.3mm、红外发射率≥0.95 ，服务国内外 200 + 红外光学头部企业，是热像仪靶标精密蚀刻领域可靠的源头供应商。

二、热像仪靶标核心基础认知

2.1 定义与核心价值

热像仪靶标是基于精密蚀刻工艺制造的金属薄片元件，核心是通过高精度图形 + 高发射率涂层 ，提供标准红外辐射参考，核心价值体现在：

·精准校准 ：微米级图形精度，校准热像仪空间分辨率达 5μm 级，温度精度误差≤±0.1℃ ；

·成像基准 ：边缘锐利无毛刺，红外成像边界清晰，避免算法识别偏差，提升检测准确率；

·稳定可靠 ：无应力蚀刻成型，超薄件不变形，-40℃~150℃宽温环境尺寸稳定；

·高效适配 ：定制化图形设计，适配不同型号热像仪与校准场景，缩短设备调试周期。

2.2 主流分类（按图形 / 精度 / 用途）

·狭缝式靶标（分辨率校准） ：单缝 / 多缝阵列，狭缝宽度 10–200μm ，精度 ±2μm，用于检测热像仪线分辨率与边缘清晰度；

·圆孔阵列靶标（均匀性校准） ：微孔矩阵排列，孔径 20–500μm，孔距精度 ±1μm ，评估成像均匀性与测温一致性；

·棋盘格 / 方格靶标（畸变校准） ：规则方格图案，边长 0.5–5mm，精度 ±1μm，校准镜头畸变与坐标精度；

·四杆 / 十字靶标（综合校准） ：标准四杆、十字图形，适配国际通用校准标准，用于军工、航空航天高端设备检测；

·超薄高精度靶标（微型设备） ：厚度 0.02–0.05mm，图形精度 ±0.5μm ，适配微型红外模组、内窥镜等轻量化设备。

2.3 核心技术参数（卓力达量化指标，行业领先）

表格

三、热像仪靶标精密蚀刻工艺与核心优势

3.1 精密蚀刻工艺流程（卓力达标准化流程）

基材开料→脱脂清洗→红外涂层预处理→光刻菲林制版→精密曝光显影→可控恒温蚀刻→涂层固化→清洗钝化→AI 视觉全检→激光打标→包装出货 。全程采用光化学湿法加工，无机械应力、无刀具接触 ，避免基材变形与图形损伤；蚀刻药液自动配比、恒温控制（ ±0.5℃），确保图形均匀性；红外涂层采用专用耐高温材料，附着力强、发射率稳定，长期使用不易脱落。

3.2 精密蚀刻核心优势（对比传统工艺）

·精度全面领先 ：图形精度 ±1μm，是激光切割的 2–3 倍，边缘垂直度≥95%，无毛刺、无塌边，红外成像边界锐利；

·批量一致性高 ：同批次图形偏差≤0.3μm，数万件产品一致性≥99.5% ，适配大规模量产与设备批量校准；

·超薄基材适配 ：稳定加工 0.02mm 超薄靶标，柔性可弯折，适配微型红外设备，突破传统工艺厚度限制；

·材质适应性广 ：覆盖 304/316L 不锈钢、镍合金、钛合金等，耐腐蚀、耐高温，适配恶劣检测环境；

·定制化灵活 ：支持狭缝、圆孔、棋盘格、四杆靶等任意图形定制，改图成本低、周期短，48 小时快速打样；

·性能稳定耐用 ：红外涂层发射率≥0.95，耐温 - 40℃~150℃ ，长期使用发射率衰减≤2%，使用寿命≥5 年。

四、热像仪靶标全行业应用场景

4.1 军工与安防（高精度刚需）

·军用红外热像仪校准：四杆靶标、十字靶标，图形精度 ±1μm，适配夜视仪、红外制导设备，保障全天候作战成像精度；

·安防监控设备检测：狭缝靶标、棋盘格靶标，校准红外摄像头分辨率与畸变，提升边境监控、厂区安防识别准确率。

4.2 航空航天（高可靠需求）

·航空发动机红外检测：高温合金靶标，耐温 ≥120℃，微孔阵列设计，校准红外测温仪，精准检测发动机热分布；

·航天设备红外校准：超薄高精度靶标（ 0.03mm），轻量化、高稳定，适配卫星红外载荷、空间望远镜成像系统校准。

4.3 医疗影像（高洁净 / 高精度）

·医用红外热像仪校准：无毛刺、无残留靶标，红外发射率均匀，用于乳腺检测、疼痛诊断设备校准，保障医疗检测精准度；

·内窥镜红外模组： 0.02mm 超薄狭缝靶标，微型化设计，适配微创医疗设备，提升体内红外成像清晰度。

4.4 工业检测与电子制造（高效能 / 高稳定）

·工业红外测温仪校准：圆孔阵列靶标，温度均匀性 ≤±0.1℃，用于钢铁、化工、电力行业设备测温校准；

·电子元件热检测：棋盘格靶标，适配芯片、电路板热分布检测设备，校准成像精度，提升电子制造良率。

4.5 科研与高校（定制化需求）

·红外光学实验室：定制化异形靶标、多图形组合靶标，适配红外成像算法研发、光学系统性能测试；

·高校科研设备：高精度标准靶标，用于红外技术教学实验、科研项目校准，保障实验数据准确性。

五、为什么选择南通卓力达：热像仪靶标精密蚀刻源头实力厂家

5.1 20 年蚀刻深耕，全工艺自主可控

卓力达 2000 年建厂，2015 年建成 40000㎡现代化工业园，深耕精密蚀刻二十余年，拥有独立蚀刻、涂层、检测、研发 车间，热像仪靶标从设计、制版、蚀刻、涂层到检测全程自主生产，无外协中转 。配备多条自动化蚀刻生产线、药水自动添加与再生系统、自建大型污水处理系统，废水回用率达 40% 以上，通过 ISO9001、ISO14001、TS16949 认证，批量不良率＜0.2%，交期稳定（常规7天、紧急48小时打样）。

5.2 纳米级精度管控，严苛品控体系

配备德国蔡司三坐标、二次元影像仪、1500 倍金相显微镜、AI 视觉全检系统、红外发射率测试仪 ，对靶标的图形精度、狭缝宽度、孔位、平面度、红外发射率进行全项检测。每批产品均附专属检测报告，图形精度稳定控制在 ±1μm 内 ，高端件可达 ±0.5μm，红外发射率≥0.95，满足军工、医疗等极致精度需求。

5.3 定制化能力突出，解决行业痛点

支持图形、尺寸、厚度、材质、发射率全参数定制；针对狭缝超窄（ 10μm）、基材超薄（0.02mm）、图形复杂、高温高湿环境使用等场景优化工艺，解决 毛刺、变形、精度不足、涂层脱落、一致性差 等行业痛点。48 小时快速打样 ，小批量（10 片起）与大批量（月产10万片）均可高效适配，提供从图纸优化、材质选型到工艺仿真的全流程技术支持。

5.4 材质与涂层优化，性能与成本平衡

选用进口 304/316L 不锈钢、高纯镍合金、钛合金 等优质基材，耐腐蚀、耐高温、尺寸稳定；自主研发专用红外涂层，采用高温固化工艺，附着力达 5B 级、发射率≥0.95、耐温 - 40℃~150℃ ，长期使用不易脱落、性能衰减小。精密蚀刻工艺成本较激光切割降低 30%–50%，批量生产性价比突出，实现高性能与低成本的平衡。

5.5 全周期技术服务，合作省心高效

专业技术团队 7×24 小时对接，提供图纸优化、材质选型、工艺仿真、图形设计、良率提升方案 全流程支持；售后团队 2 小时响应、48 小时出具整改方案，提供12个月超长质保 ，质保期内非人为问题免费更换。服务国内外200+军工、医疗、工业检测头部企业，案例经验丰富，报价透明合理，支持小批量打样与大批量长期战略合作。

六、结语

随着红外技术向高精度、高分辨率、宽温稳定、长期可靠持续升级，热像仪靶标作为红外成像系统校准的核心基准元件，其图形精度、边缘质量、红外发射率与批量一致性 已成为影响设备校准精度与稳定性的关键因素。

南通卓力达始终以技术创新为核心，以品质管控为基础，深耕热像仪靶标精密蚀刻领域，凭借20 年蚀刻经验、±1μm 超高精度、定制化能力与全周期服务 ，为军工安防、航空航天、医疗影像、工业检测等行业提供高性能、高可靠、高性价比的热像仪靶标解决方案。

无论您需要狭缝式、圆孔阵列、棋盘格、四杆靶等标准靶标，还是 0.02mm 超薄、±0.5μm 超高精度、高温专用定制靶标，卓力达都能精准适配需求，成为您长期可靠的合作伙伴。欢迎咨询图纸报价、样品打样与长期批量合作，携手推动红外技术校准精度升级，助力高端产业降本增效，咨询热线：0513-81601666 !
