产品介绍

产品名称:

微纳光栅

产品简介:

微纳光栅 ， 也叫纳米光栅，是一种基于微米或纳米级精密加工技术制备的光学元件，其表面具有周期性排列的微细结构（如沟槽、棱柱等），通过衍射、干涉或折射效应实现对光波的精确调控。这类光栅广泛应用于光谱分析、激光技术、AR/VR显示、精密传感等领域。卓力达通过自主研发的高精度光刻和压印工艺，可制备线宽低至亚微米级的光栅结构，兼具高衍射效率与低光学损耗，满足高端光学系统对微型化、集成化和高性能的需求。

产品特点及用途:

 具有高衍射效率、 强干扰能力和温度稳定性等，广泛应用于光学仪器、 光通信、激光器、传感器等领域，尤其是应用在VR方面，是现代光学技术的重要组成部分。

产品售后：

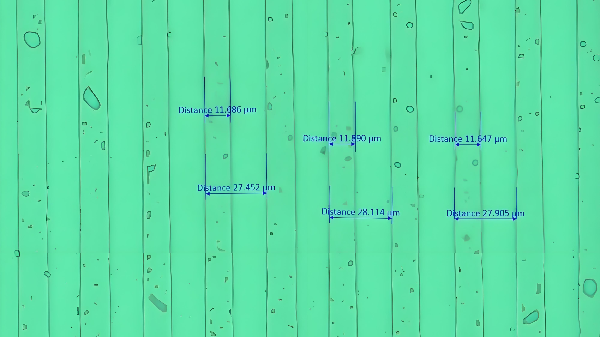

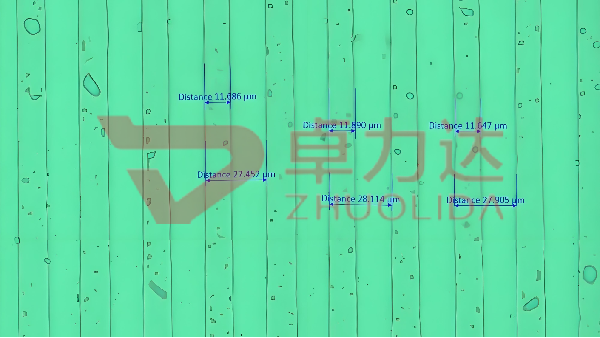

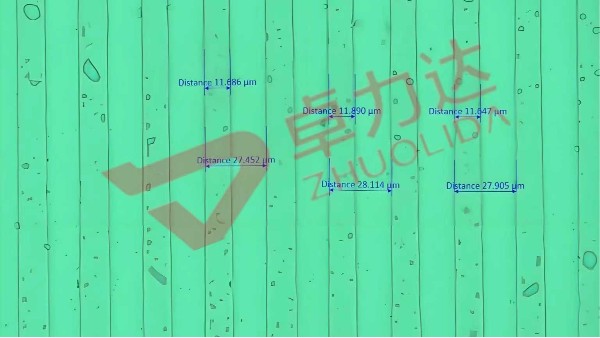

  二次元、影像仪精密检测，24小时服务热线：0513-81601666 。卓力达为微纳光栅产品提供全面、贴心的售后服务。我们承诺终身技术支持与维护，确保产品长期稳定运行。客户可享受 24小时在线客服，快速响应任何疑问或问题。我们的技术团队随时待命，提供定制化解决方案，确保产品性能上诚。此外，我们定期进行客户回访，主动跟进产品使用情况，确保客户满意无忧。选择卓力达，享受售后体验。

我们的优势

1、截止 2025年我们在精密蚀刻领域深耕20余年， 2015年公司斥资在南通新建卓力达工业园，借鉴深圳和昆山分公司的成功经验，致力于各类 微纳光栅加工产品的技术创新、研发、生产和销售； 卓力达公司在微纳 光栅制造方面拥有光刻和刻蚀技术，能够实现纳米级精度的光栅结构。这使得我们能够生产出具有高衍射效率和低散射损耗的光栅产品，满足高端光学应用的需求。

 2、公司在微纳 光栅制造方面拥有光刻和刻蚀技术，能够实现纳米级精度的光栅结构。这使得我们能够生产出具有高衍射效率和低散射损耗的光栅产品，满足高端光学应用的需求。同时，卓力达拥有质量高的电子束曝光系统（分辨率达10nm）和自主开发的纳米压印工艺，可实现±5nm的周期一致性控制。相较传统光刻技术，我们的曲面基底自适应压印技术使光栅在非平面基底上的衍射效率提升40%，特别适用于智能穿戴设备的光学模组制造。

 3、依托自主开发的电磁场仿真软件，卓力达可为客户提供从参数设计到量产的全链条服务。针对不同波段（紫外-可见-红外）或应用场景（如分光、偏振控制），团队能快速优化光栅的占空比、深度和形状（如矩形、闪耀型）。例如，某激光雷达客户需特定角分辨率的光栅，我们通过调整槽型为梯形结构，将衍射效率从70%提升至92%。公司已积累超200种光栅设计数据库，大幅缩短客户研发周期。

4、 卓力达注重环保与可持续发展，建立了先进的污水处理系统和废料回收机制。在微纳光栅生产过程中，我们严格控制废水排放，实现资源循环利用，降低对环境的影响。这种环保生产理念不仅符合现代社会的要求，也体现了公司的社会责任感。

5、我们为客户提供完善的售后服务支持，包括产品咨询、技术培训、售后维修和产品升级等。卓力达的售后团队能够快速响应客户需求，及时解决客户在使用过程中遇到的问题，确保客户能够快速、稳定地使用微纳光栅产品，让客户无后顾之忧。
