产品介绍

产品名称:

掩膜板

产品简介:

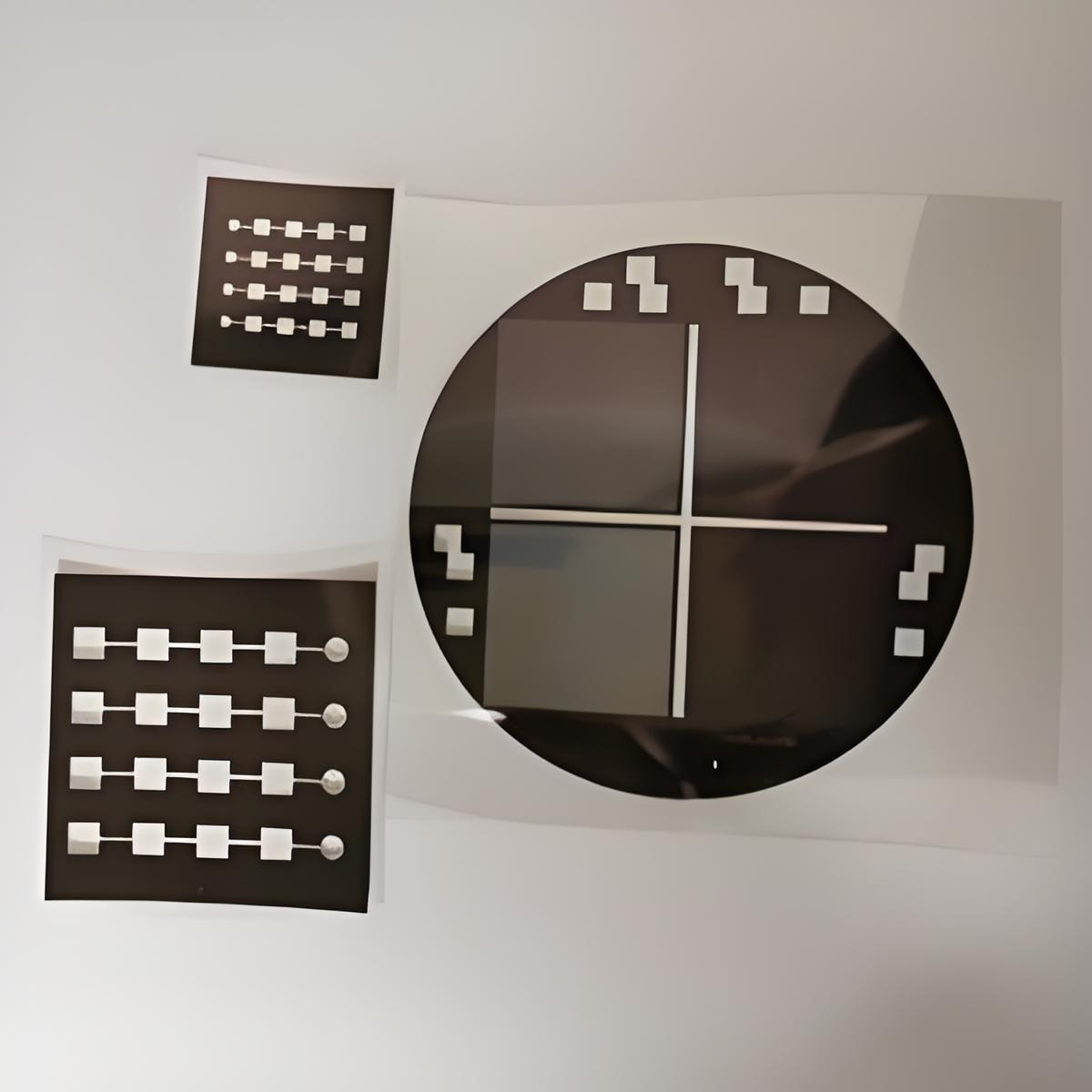

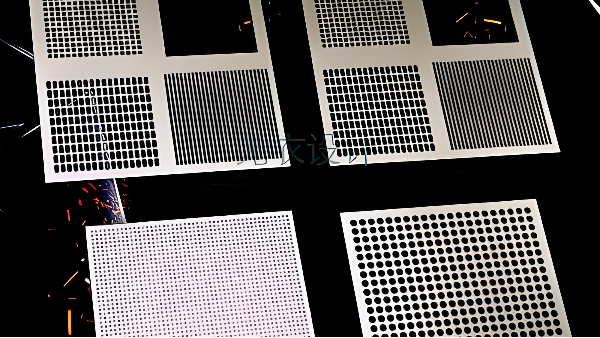

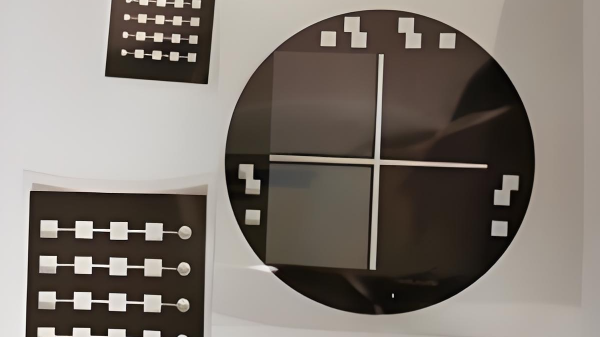

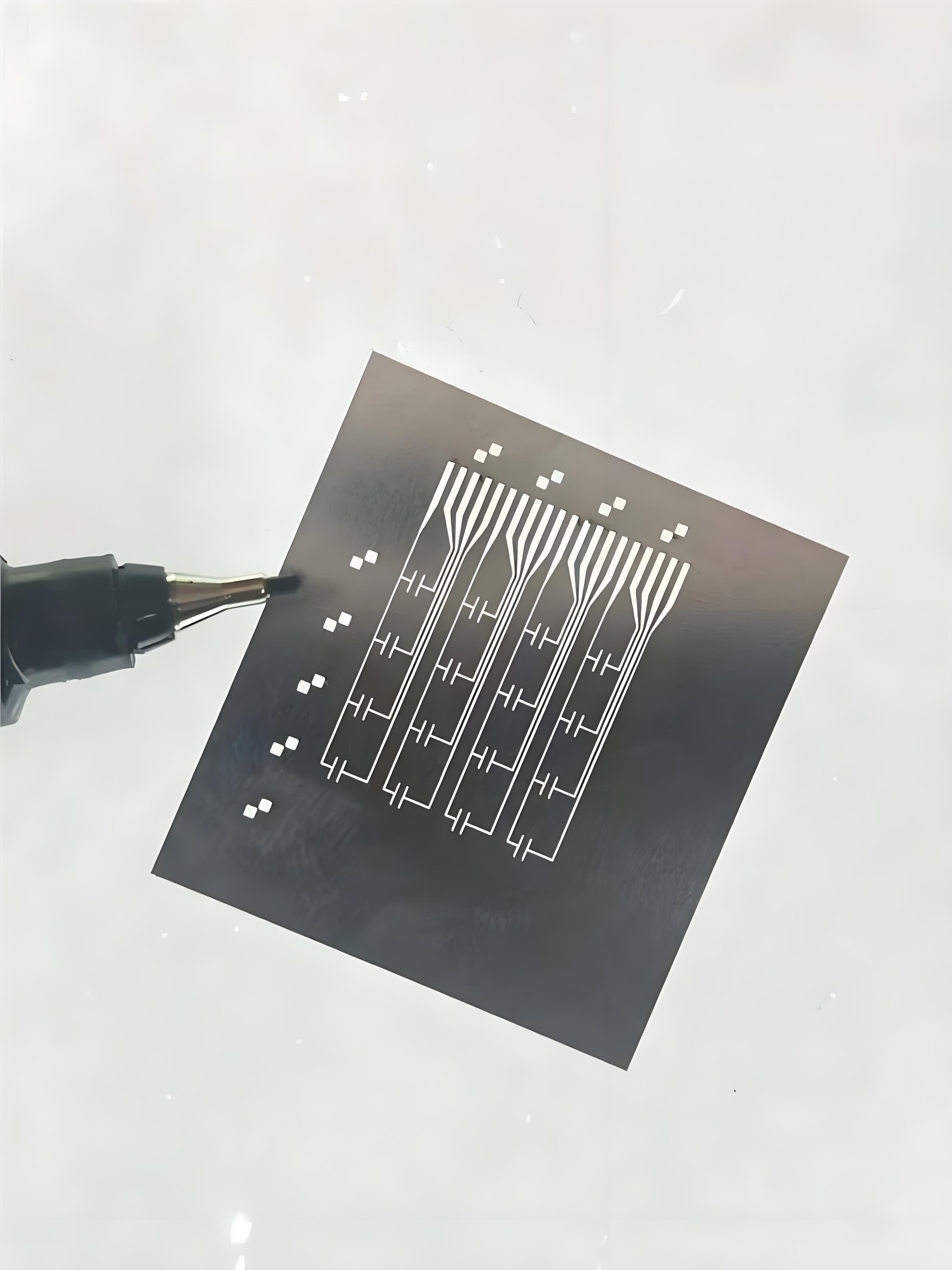

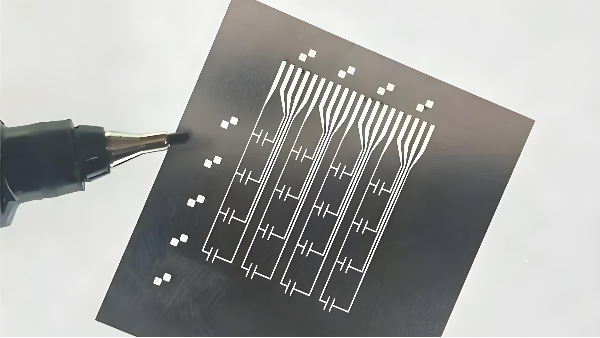

掩膜板（Photomask）是半导体制造和显示面板生产中的关键元件，主要由高纯度石英或玻璃基板镀铬制成，表面刻有精密电路图案。其作用类似于“模板”，通过光刻技术将图案转移到硅片或面板上，从而形成集成电路或显示像素。掩膜板的精度直接影响芯片性能与显示质量，是高端电子制造的核心耗材。我们选用高韧性的SUS304 H不锈钢材料，这样做出来的 掩膜板不但精度高，而且表面光滑，产品不易受弯折而变形，经久耐用，同时还能够让 掩膜板与器件保持很紧密的贴合，减少阴影效果。

产品用途:

掩膜板 应用于电子束蒸发，热蒸发，磁控溅射等设备中，用来制备太阳能电池，光电探测器，LED，激光器，晶体管等各种器件。

工艺流程：

需要焊接的工件对位预固定-进炉-加压-抽真空-升温-保压-降温-出炉-检验-复合要求出货

我们的优势

1、截止2025年我们在蚀刻领域从业20余年，2015年公司又斥资在南通新建产业园，借鉴深圳和昆山分公司的成功经验，致力于中高端市场掩膜板 产品的技术创新、研发、生产 和销售。 立志成为蚀刻行业的百年企业！

2、卓力达掩膜板采用先进的激光直写和电子束光刻技术，可实现纳米级线宽精度（低至0.5μm以下），满足7nm以下先进制程芯片需求。公司拥有Class 100无尘车间和全自动检测设备，确保图案无缺陷。相比同行，我们的产品良率提升20%，显著降低客户成本。

3、我们选用进口高纯度石英基板与镀铬层，其热膨胀系数极低（＜0.05ppm/℃），即使在多次曝光过程中，也能保持尺寸高度稳定。卓力达凭借独有的镀膜工艺，使掩膜板寿命显著延长30%，大幅减少客户换版频率。这种高品质的掩膜板，尤其适合OLED微显示等长周期生产需求，为客户提供高效、稳定的生产保障，助力高端显示制造的每一步。

4、化学蚀刻工艺配合真空扩散焊接贴合工艺加工的各种 掩膜板 拥有极高的精密度，精度可达 +/-0.01mm，可以进行产品的局部半腐蚀，针对比较厚的 掩膜板 产品蚀刻后还可以帮组客户进行真空扩散焊接贴合，整套工艺完成交货。

5、拥有深圳卓力达、昆山卓力达和南通卓力达三大生产基地，综合面积40000余平方米。其中南通已建成产业园，涉及蚀刻、电镀电泳、阳极氧化、激光焊接和真空扩散焊等多个领域，可为客户产品提供整体式解决方案。其中南通卓力达A栋为行政办公楼；B栋一楼为CNC业务，二楼为电铸业务，三楼四楼为蚀刻业务； 栋为蚀刻车间，拥有 各种常规、进口以及定制化非标精密蚀刻线20余条，能满足产能以及各种掩膜板 产品 的精度要求 。
