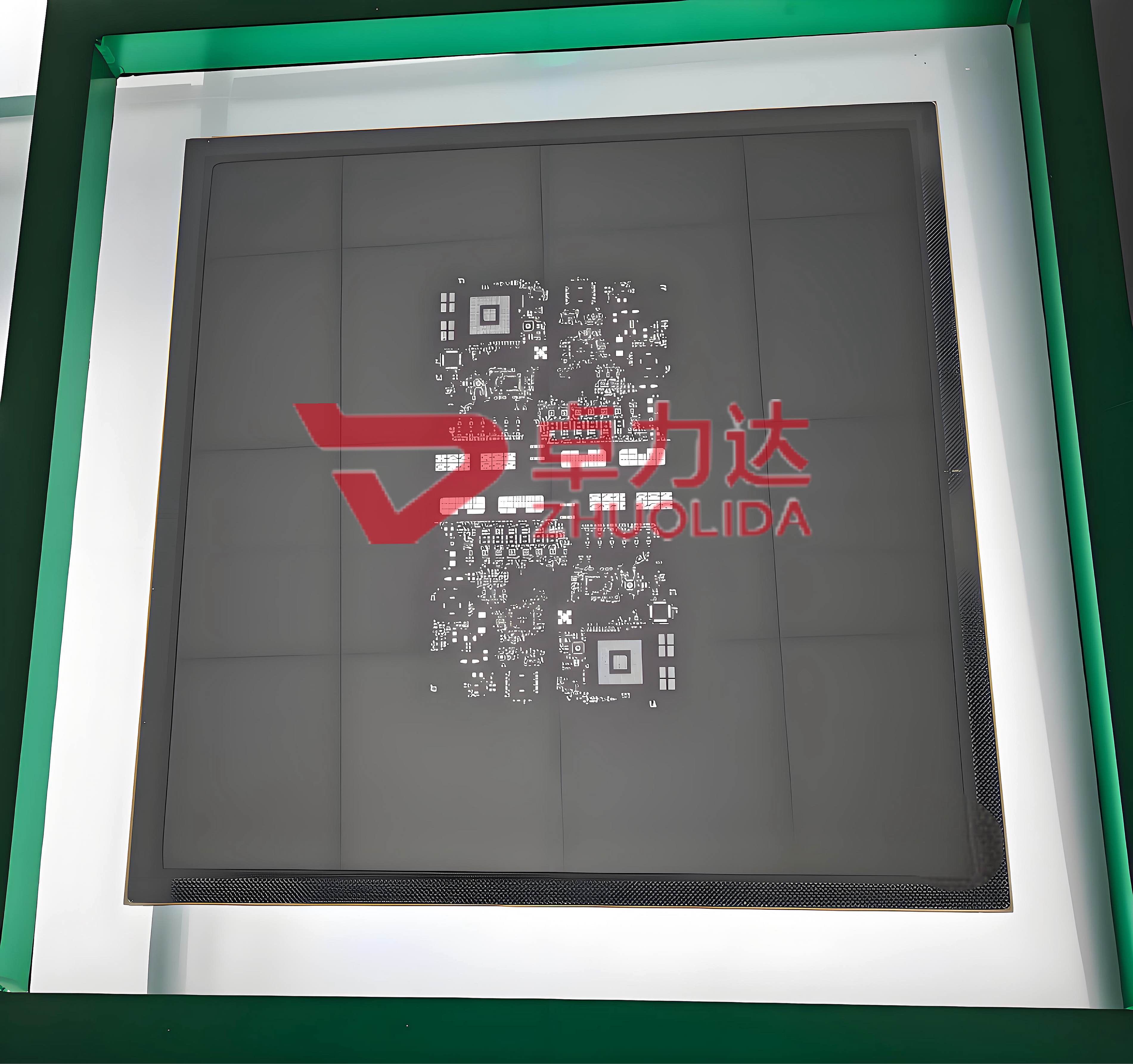

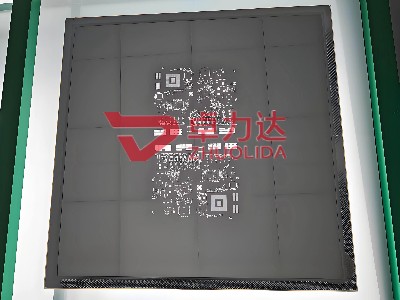

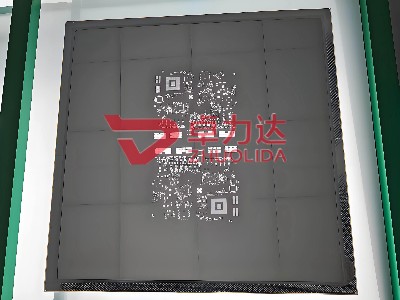

电铸印刷模板｜微米级精密印刷核心工具_南通卓力达源头厂家

三、电铸印刷模板主流工艺与核心优势

3.1 精密电铸工艺流程（卓力达全流程自主可控）

LDI 激光光刻母模（±0.5μm 精度）→ 导电基底制备 → 脉冲 - 超声复合电铸（35–50℃、3–6A/dm²）→ 镍 / 镍钴合金沉积 → 脱模 → 表面钝化 / 纳米涂层 → AI 视觉全检 → 张网 / 包装。全程电化学无应力加成加工，一体成型、无拼接、无毛刺、孔壁垂直光滑、锥度均匀 ，稳定加工 5μm 超微孔、0.02mm 超薄模板，突破传统工艺精度与寿命瓶颈。

3.2 核心工艺优势（对比激光 / 蚀刻模板）

·精度全面领先 ：孔径精度 ±0.8μm，是激光模板的 3–5 倍，孔壁垂直度≥95%，无塌边毛刺，适配微间距印刷；

·脱模性能优异 ：光滑锥度孔壁，锡膏残留率＜0.5%，印刷良率提升 15%–20%，减少桥连、虚焊缺陷；

·寿命大幅提升 ：镍钴合金硬度 HV500+，耐磨抗刮，印刷寿命是激光模板的 3–5 倍，降低更换成本与停机时间；

·超薄 / 大尺寸适配 ：稳定加工 0.02mm 超薄件、 12 英寸大尺寸模板，满足先进封装与高密度印刷需求；

·材质性能优越 ：高纯镍 / 镍钴合金，耐酸碱、耐腐蚀、宽温稳定，适配高温印刷与多轮制程；

·批量一致性高 ：同批次孔位偏差≤0.3μm，数万孔阵均匀性 ≥98%，适配大规模量产。

四、电铸印刷模板全行业应用场景

4.1 半导体先进封装（超高精度刚需）

·WLP/FC 倒装焊：6–12 英寸模板，20–100μm 孔径，适配 Fan-out/Fan-in 封装，植球良率≥99.5% ；

·2.5D/3D 封装：50–80μm 微间距、5–30μm 孔径，适配 TSV 与键合制程，保障高密度互联精度；

·AI/GPU 芯片植球：80–150μm 间距、30–80μm 孔径，镍钴合金模板，寿命≥50 万次，适配高负荷生产；

·车规级芯片印刷： -40℃~125℃宽温稳定，绝缘强度≥25kV/mm，适配车载工况高可靠需求。

4.2 SMT 精密电子制造（微型化量产主力）

·高端消费电子： 01005/0201 元件印刷，20–50μm 孔径，孔壁光滑，锡膏脱模顺畅，良率 ≥99.5%；

·5G / 通信模块：高密度 BGA/QFN 印刷，50–150μm 间距，孔径均匀，减少桥连缺陷，保障信号稳定性；

·工业控制 / 医疗电子：高精度 PCB 印刷，无毛刺、无残留，适配医疗设备高洁净、高可靠需求。

4.3 光伏新能源（超细栅线高效印刷）

·TOPCon/HJT 电池：18–30μm 超细栅线印刷，10–50μm 孔径，高纯镍模板，栅线均匀性≥98%，助力电池效率提升 0.1%–0.3% ；

·光伏硅片印刷：低表面能孔壁，银浆残留少，减少银浆浪费，单瓦成本降低约 0.02 元；

·超薄光伏组件： 0.03mm 超薄模板，柔性适配，适配轻量化光伏组件生产。

4.4 其他高端精密印刷场景

·厚膜电路 / 陶瓷基板：贵金属浆料精准转移，孔壁光滑，浆料均匀，提升电路导通性能与稳定性；

·MEMS / 传感器制造：微型结构印刷，5–20μm 微孔阵列，适配传感器微型化、高精度需求；

·精密包装 / 防伪印刷：微米级图案转移，边缘清晰、一致性高，适配高端包装防伪与精密印刷需求。

五、为什么选择南通卓力达：电铸印刷模板源头实力厂家

5.1 20 年精密电铸深耕，全工艺自主可控

卓力达2000年建厂，2015 年建成 40000㎡现代化工业园，深耕精密电铸二十余年，拥有独立电铸、蚀刻、母模、表面处理、检测 车间，电铸印刷模板从设计、光刻、电铸、成型到检测全程自主生产，无外协中转。配备进口 LDI 曝光机、精密电铸槽、脉冲 - 超声复合电铸系统，批量不良率＜0.1%，交期稳定（常规 7 天、紧急 48 小时打样）。

5.2 纳米级精度管控，严苛品控体系

配备德国蔡司三坐标、二次元影像仪、1500 倍金相显微镜、AI 视觉全检系统、激光干涉仪、孔径测试仪 ，对模板孔径、孔距、圆度、孔壁粗糙度、平面度进行全项检测。遵循 ISO9001、ISO14001、ISO/TS16949 质量体系，每批产品均附专属检测报告，孔径精度稳定控制在 ±0.8μm 内 ，高端件可达 ±0.5μm，满足半导体、光伏等极致精度需求。

5.3 定制化能力突出，解决行业痛点

支持孔径、孔密度、孔形、排列方式、材质、厚度、外形尺寸、张力适配全参数定制；针对 5μm 超微孔、0.02mm 超薄件、12 英寸大尺寸、微间距阵列、阶梯异形孔等场景优化工艺，解决 孔壁粗糙、毛刺残留、精度不足、脱模差、寿命短等行业痛点。48 小时快速打样 ，小批量（5 片起）与大批量（月产 10 万片）均可高效适配。

5.4 材质与工艺优化，性能与成本平衡

选用高纯镍（Ni≥99.95%）、镍钴合金 等优质基材，搭配自主研发的脉冲 - 超声复合电铸、纳米涂层、动态孔型优化 技术，提升模板精度、孔壁质量、脱模性、耐磨、耐腐蚀、耐温能力。镍钴合金模板使用寿命 ≥50 万次，较激光模板提升 3–5 倍；电铸工艺成本较进口同类产品降低 20%–40%，实现高性能与低成本的平衡。

5.5 全周期技术服务，合作省心高效

专业技术团队 7×24 小时对接，提供图纸优化、材质选型、工艺仿真、孔阵设计、张力适配、良率提升方案 全流程支持。售后团队 2 小时响应、48 小时出具整改方案，提供12 个月超长质保 ，质保期内非人为问题免费更换。服务国内外 300 + 半导体、光伏、SMT 头部企业，案例经验丰富，报价透明合理，支持小批量打样与大批量长期战略合作。

六、结语

随着高端制造向微型化、高密度、高可靠、长寿命持续升级，电铸印刷模板作为精密印刷的核心工艺装备，其微米级精度、孔壁质量、脱模性能与使用寿命 已成为影响产品竞争力的关键因素。南通卓力达始终以技术创新为核心，以品质管控为基础，深耕电铸印刷模板领域，凭借全工艺自主产能、±0.8μm 超高精度、定制化能力与全周期服务 ，为半导体先进封装、SMT 精密电子、光伏新能源等行业提供高性能、高可靠、高性价比的电铸印刷模板解决方案。

无论您需要5–50μm超微孔超薄模板、50–300μm 高精量产模板、12 英寸大尺寸封装模板，还是定制化阶梯/异形孔阵模板，卓力达都能精准适配需求，成为您长期可靠的合作伙伴。欢迎咨询图纸报价、样品打样与长期批量合作，携手推动精密印刷技术升级，助力高端产业降本增效，咨询热线 ：0513-81601666！
